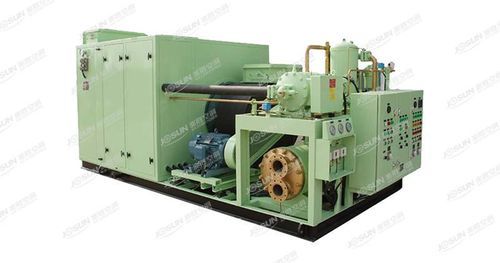

Klimaanlage für Marineanwendungen CJKR

für Schiffe

Produktübersicht
Das marine wassergekühlte Lüftungsgerät ist eine zentrale Klimaanlage, die nach mehreren Jahren kontinuierlicher technischer Verbesserung entwickelt wurde und technologische Sicherheit und Innovation vereint. Die Hauptfunktion besteht darin, im Sommer Kühlung und Entfeuchtung, im Winter Heizung und in den Zwischenzeiten Belüftung durchzuführen. Dieses Lüftungsgerät führt alle Wärme- und Feuchtigkeitsaustausche in der Anlage durch, die behandelte Luft wird über Luftkanäle und Endgeräte in jede Kabine geleitet.

Produkteigenschaften

• Typdemonstration:
  • "C": marine
  • "JK": verpackter Typ AC
  • "R" steht für Heizung, ohne "R" steht nur für Kühlung
  • "302": Nennkühlleistung von 302kW

Hauptkomponenten

• Kompressions-Kondensations-Einheit (Kältemittelkompressor, horizontaler Rohrbündelwärmetauscher und Steuerungskomponenten)
• Luftbehandlungseinheit (Lamellenverdampfer, Heizung und Befeuchter)
• Luftversorgungseinheit (Zentrifugalventilator und Marinemotor)
• Misch- und Filtereinheit (Mischkasten, Frischluftregelventil, Luftfilter)
• Elektrische Steuereinheit
• Rahmenstruktur, Saugtyp; alle Teile sind auf einer Basis montiert

Produktfunktion

• Kühlung und Entfeuchtung im Sommer
• Heizung im Winter
• Belüftung in den Zwischenzeiten
• Führt alle Wärme- und Feuchtigkeitsaustausche in der Anlage durch
• Die behandelte Luft wird über Luftkanäle und Endgeräte in jede Kabine geleitet

Produktvorteil

• Marine Direkt-Lüftungsgerät vereint alle funktionalen Komponenten in einem
• Bequeme und einfache Bedienung
• Kompakte Struktur
• Niedriger Energieverbrauch
• Niedriger Geräuschpegel
• Stoß- und Schwingungsfestigkeit
• Bequeme Wartung
• Design, Herstellung und Lieferung des Klimasystems erfolgen nach den Standards der Klassifikationsgesellschaften (wie "CCS", "ABS", "NK", "DNV") und "Marine"
• Kann nach den tatsächlichen Anforderungen des Kunden hergestellt werden

Grundparameter
● Kühlleistung: 23kW~302kW
● Heizleistung: 35kW~302kW
● Luftstrom: 2200~25000m³/h
● Externer statischer Druck: 450~2000Pa
● Kältemittel: Standardausrüstung R404A, R134a, R407C, R449A und einige andere Kältemittel können ausgewählt werden
● Stromversorgung: Standardausrüstung AC 3PH 380V/50Hz, AC 3PH 440V/60Hz, andere Stromquellen können bei Bedarf ausgewählt werden: AC 3PH 415V/50Hz, AC 3PH 460V/60Hz, AC 3PH 480V/60Hz, AC 3PH 690V/60Hz
● Kompressor: Kolbentyp oder Schraubentyp (offener Typ oder halbhermetischer Typ), Standardausrüstung Bitzer-Kompressor, BOCK, Carrier und andere Marken können ebenfalls ausgewählt werden
● Anzahl der Kompressoren: einzeln oder mehrfach
● Ein einzelner Kältekreislauf kann verwendet werden, ein doppelter Kältekreislauf kann ebenfalls ausgewählt werden, die Einheit ist mit zwei unabhängigen Kältekreisläufen ausgestattet, und jedes System ist mit einem Kompressor ausgestattet. Wenn einer der Kältekreisläufe läuft, kann der andere als Standby verwendet werden
● Kapazitätsregelung: mehrstufig
● Kühlmethode: wassergekühlt (Süßwasser/Meerwasser)
● Marine Rohrbündelwärmetauscher: effizienter korrosionsbeständiger Strahlungsrohr, Material kann HAL77-2, B10, B30 sein; beschichtete Rohrplatte: Kupferendkappe oder Eisenendkappe
● Austauschbarer Filterelement-Trockenfilter, waschbarer/austauschbarer Luftfilter
● Frischluftvorwärmeinheit, zusätzlicher elektrischer Heizer und Kaltluftverhinderungsvorrichtung können nach Bedarf eingestellt werden
● Schutzfunktion: Hochdruck, Niederdruck, Öldruck (Ölstand), niedriger Wasserdruck (Wasservolumen), Phasenmangel, Überhitzung, Überlastung
● Steuerelemente: Verwenden Sie die Steuerungsventile und Druckschalter von bekannten in- und ausländischen Marken
● Steuerungsmethode: manuelle Steuerung oder automatische Steuerung

Anwendung
Es wird häufig in allen Arten von Passagierschiffen, Frachtschiffen, Kriegsschiffen und Offshore-Ölplattformen eingesetzt.

Merkmale / Technische Spezifikationen

• Kühlleistung: 23kW~302kW
• Heizleistung: 35kW~302kW
• Luftstrom: 2200~25000m³/h
• Externer statischer Druck: 450~2000Pa
• Kältemittel: R404A, R134a, R407C, R449A (andere wählbar)
• Stromversorgung: AC 3PH 380V/50Hz, AC 3PH 440V/60Hz (andere wählbar)
• Kompressor: Kolben- oder Schraubentyp (offen/halbhermetisch), Bitzer/BOCK/Carrier/andere Marken
• Anzahl der Kompressoren: einzeln oder mehrfach
• Kältekreisläufe: einzeln oder doppelt (unabhängig, Standby möglich)
• Kapazitätsregelung: mehrstufig
• Kühlmethode: wassergekühlt (Süß-/Meerwasser)
• Wärmetauscher: Marine Rohrbündel, korrosionsbeständig, Materialien: HAL77-2, B10, B30
• Filter: austauschbarer Trockenfilter, waschbarer/austauschbarer Luftfilter
• Frischluftvorwärmung, zusätzlicher Heizer, Kaltluftverhinderung (optional)
• Schutz: Hoch-/Niedrig-/Öl-/Wasserdruck, Phasenmangel, Überhitzung, Überlastung
• Steuerung: manuell oder automatisch, Ventile und Schalter von bekannten Marken
