Steuerhebel für Motor WLF-72

digitalAzimuthfür Schiffe

Übersicht

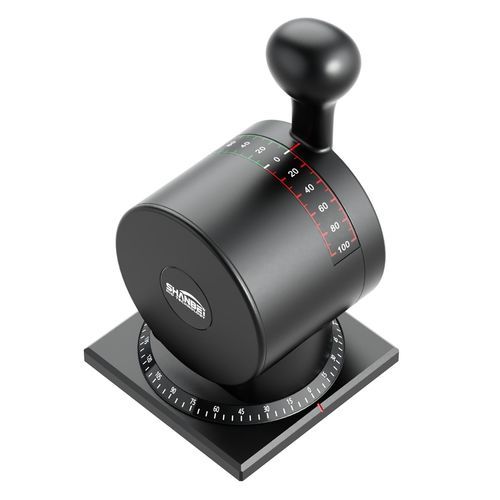

Der Azimut-Steuerhebel WLF-72 ist für maritime Anwendungen und Prüfeinrichtungen konzipiert, bei denen die gleichzeitige Steuerung von Kurs (Azimut) und Antriebsgeschwindigkeit erforderlich ist. Er eignet sich für Brückenkonsolen, Simulatorstationen und Bedienfelder auf Schiffen und Arbeitsschiffen.

Stil / Typ

• Kugelkopf-Handgriff
• Finger-Druckgriff
• Linke Ausführung: 72L
• Rechte Ausführung: 72R

Parameter
Versorgungsspannung: 18~26 V DC
Y-Achse Bereich: ±60°
Y-Achse Potentiometer: 5 KΩ, linear
Y-Achse Neutralposition: 0°
Gehäusematerial: Aluminiumlegierung, schwarze Oberfläche
Zahnradmaterial: Kupferlegierung
Beleuchtung: Kaltlichtfolie
Schutzart: IP56
Montage: 4 × M4 Stehbolzen, Schalttafelstärke 8 mm
Z-Achse Bereich: 360° Dauerdrehung
Z-Achse Potentiometer: 5 KΩ
Z-Achse Endpositionen: 0°, ±90°, 180°
Spindelmaterial: Edelstahl
Übertragung: Zahnradantrieb
Dimmungsart: externe Versorgung 0~24 V Dimmung
Lineartoleranz: ±1,0 %
Verdrahtung: 16 I/O-Klemmblöcke

Optionen

• RPM-Drehbereich: ±60° oder 0~60°
• Lager-Drehbereich: ±180°
• Ausgangssignal: 5 KΩ sin/cos
• Beleuchtungsregelung: 0~24 V
• Einbaulage: FWD oder AFT

Zubehör
Für die Standard-Einheit sind keine speziellen Zubehörteile aufgeführt; Ersatzteile und Montagekits auf Anfrage erhältlich.

Technische Daten

• Modell: WLF-72
• Versorgungsspannung: 18~26 V DC
• Y-Achse Bereich: ±60°
• Z-Achse Bereich: 360° Dauerdrehung
• Potentiometer: Y-Achse 5 KΩ, Z-Achse 5 KΩ
• Gehäusematerial: Aluminiumlegierung (schwarze Oberfläche)
• Zahnradmaterial: Kupferlegierung
• Spindelmaterial: Edelstahl
• Schutzart: IP56
• Montage: 4 × M4 Stehbolzen, Schalttafelstärke 8 mm
• Übertragung: Zahnradantrieb
• Beleuchtung: Kaltlichtfolie; einstellbar 0~24 V
• Ausgangssignal: 5 KΩ sin/cos
• Lineartoleranz: ±1,0 %
• Verdrahtung: 16 I/O-Klemmblöcke
