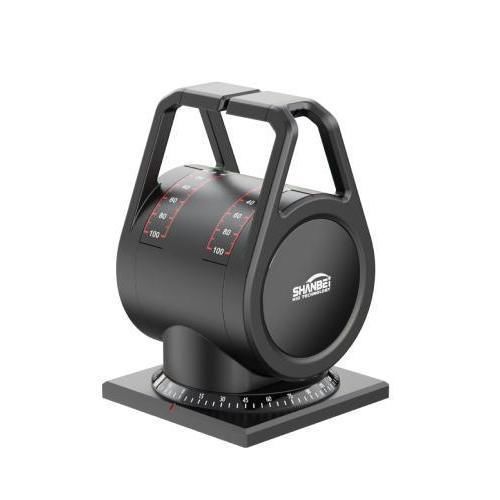

Steuerhebel für Propeller WLF-74

digitalAzimuthfür Schiffe

Übersicht
Der WLF-74 Vollrotations-Azimut-Bedienhebel ist ein marinetauglicher Steuergriff für Schiffe und Prüfstände, die eine gleichzeitige Regelung von Antrieb (Drehzahl) und Kurs (Ausrichtung) erfordern. Das Gerät bietet konfigurierbare Drehbereiche, korrosionsbeständige Materialien und verschiedene elektrische Ausgangsoptionen für Steuerständen.

Typ / Griffaufbau

• Twin-lever SYNC
• Twin-lever IND

Drehbereich

• Y-Achse (Antrieb/Drehzahl): ±60° / 0~60° / -15~60°
• Z-Achse (Lager/Azimut): ±180°

Technische Parameter

• Y-Achsen-Potentiometer: 5KΩ, linear
• Y-Achsen-Anschlag: 0°
• Z-Achsen-Potentiometer: 5KΩ
• Z-Achsen-Anschläge: 0°, ±90°, 180°
• Gehäusematerial: Aluminiumlegierung, schwarze Beschichtung
• Zahnradmaterial: Kupferlegierung
• Spindel: Edelstahl
• Beleuchtung: Kaltlichtfolie
• Schutzart (Hebel): IP56
• Übertragung: Zahnradantrieb
• Dimmfunktion: 0~24V externe Versorgung
• Lineartoleranz: ±1,0%
• Verdrahtung: 16 I/O-Klemmblöcke
• Montage: 4 x M4 Bolzen, Paneelstärke 8 mm

Optionen

• Griffaufbau: Twin-lever SYNC, Twin-lever IND
• Y-Achsen-Optionen: ±60°, 0~60°, -15~60°
• Lagerdrehung: ±180°
• Ausgangssignale: 5K sin/cos; 4~20mA für Antrieb/Drehung; Trockenkontakt-Schalter
• Beleuchtungsregelung: 0~24V
• Einbauort: FWD, AFT

Technische Daten / Spezifikationen

• Modell: WLF-74
• Produkttyp: Azimut-Bedienhebel (Vollrotations-Bediengriff)
• Y-Achsenbereich: ±60° oder 60° oder -15~75°
• Z-Achsenbereich (Lager): ±180°
• Potentiometer: Y-Achse 5KΩ; Z-Achse 5KΩ
• Spindelmaterial: Edelstahl
• Gehäusematerial: Aluminiumlegierung mit schwarzer Beschichtung
• Zahnradmaterial: Kupferlegierung
• Schutzart: IP56
• Übertragung: Zahnradantrieb
• Beleuchtung: Kaltlichtfolie; Dimmung 0~24V externe Versorgung
• Ausgangsoptionen: 5K sin/cos; 4~20mA für Antrieb/Drehung; Trockenkontakt
• Lineartoleranz: ±1,0%
• Verdrahtung: 16 I/O-Klemmblöcke
• Montage: 4 x M4 Bolzen; Paneelstärke 8 mm
