Sensor für terrestrische Magnetfelder 9X
für BootMagnet

Sensor für terrestrische Magnetfelder
Sensor für terrestrische Magnetfelder
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Messwert
für terrestrische Magnetfelder
Verwendungsbereich
für Boot
Weitere Eigenschaften
Magnet
Stromversorgung

Max: 30 V

Min: 9 V

Gesamthöhe

68 mm
(3 in)

Beschreibung

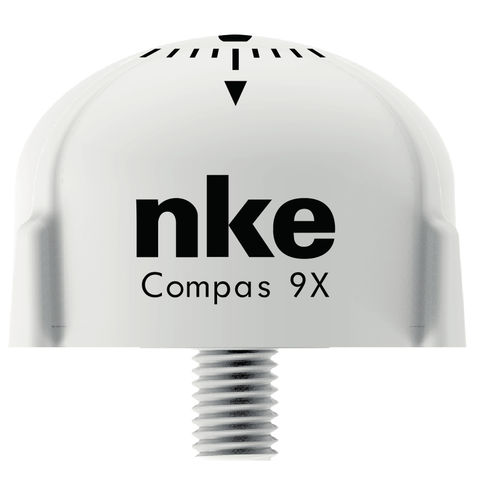

Der "Compas 9X" nke ist ein Präzisionssensor, der mit einer Trägheitseinheit vergleichbar ist und die Daten von Beschleunigungs-, Gyrometern und Magnetometern in Echtzeit zusammenführt. Er liefert eine echte Orientierung im 3D-Raum: Kurs, Rollen und Nicken. Bewegung und Orientierung sind mit einer Frequenz von 25 Hz verfügbar (NMEA-Ausgang). Die Miniaturisierung des Sensors (MEMS-Komponenten) und seine Integration in ein wasserdichtes Gehäuse der neuen Generation erleichtern seine Installation an Bord. MERKMALE Leistungsaufnahme : <500mW Auflösung des Winkels: 0,01° Magnetische Kursgenauigkeit: 2° (dynamisch) Genauigkeit von Roll und Pitch: 1° (dynamisch) Gyroskope: ±2000°/s Beschleunigungsmesser: ± 16G Magnetometer: ± 0,8Gauss Betriebstemperatur: -10°C à +50°C Wasserdichtigkeit: IP67 Gewicht : 200 g Abmessungen: H68 x Ø78 Garantie: 2 Jahre Inklusive : Halterung, 6m Kabel Bez.: 90-60-534 FUNKTIONEN Bei der Steuerung verwendet das System die Beschleunigungsdaten des Bootes, um eine Korrektur des Kompasskurses vorzunehmen Die Kombination des 9X-Kompasses mit einem Gyropiloten (integriertes Gyrometer) verbessert die Leistung des Piloten. Ein herkömmlicher Fluxgate-Kompass liefert keine Beschleunigungsdaten des Bootes. Daher gibt es eine Dämpfung für Kompasskursdaten, um einen stabilen Wert zu erhalten; andernfalls wären sie nicht verwendbar. Das integrierte Gyrometer im Autopiloten gleicht dies teilweise aus, aber mit den sauberen Daten des 9X-Kompasses ist die Leistung noch besser.

---
