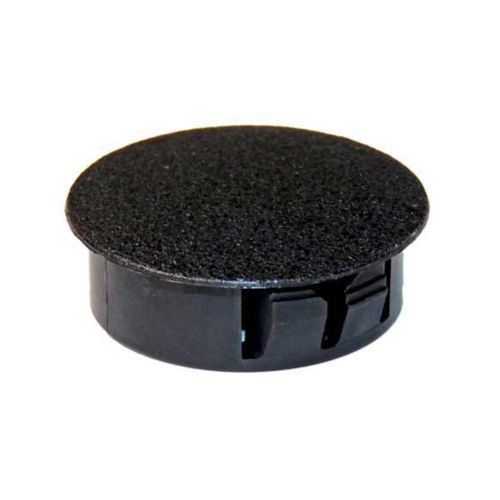

Press-Fit-Kappe TFLA series

Gewinderundzylindrisch

Übersicht
Einsteckstopfen für Metallblech (Serie TFLA) zum Verschließen von vorgebohrten Löchern in Blechen. Hergestellt aus Polyethylen (HDPE), ermöglichen diese Stopfen eine schnelle Montage und Demontage, schützen Öffnungen vor Schmutz, Staub und Feuchtigkeit und sorgen für eine saubere Abdeckung in industriellen und gewerblichen Anwendungen.

Anwendungen

• Verschluss von Öffnungen in Blechverkleidungen und Gehäusen
• Verkehrsschilder, Photovoltaikrahmen und Beschilderungsbefestigungen
• Kfz-Bauteile und Montagelinien
• Möbel und Fenster-/Türrahmen für ästhetische Abdeckungen
• Schutz während Transport und Lagerung
• Schutz von Gewindeteilen (Innen- und Außengewinde)

Materialien und Optionen
Material: POLYETHYLEN (HDPE).
Farben: SCHWARZ / WEISS.
Erhältlich in optischen Ausführungen und wirtschaftlichen Schnellbefestigungsvarianten, abhängig von Einsatz und Budget.

Bestellung und Muster
Wählen Sie den Stopfen anhand des Codes, der dem benötigten Lochdurchmesser und der Blechstärke entspricht (siehe Maßtabelle). Muster können angefordert werden, um Passform und Erscheinungsbild vor dem Kauf zu prüfen. Technischer Support steht zur Verfügung, um die am besten geeignete Stopfenart nach funktionalen und wirtschaftlichen Kriterien zu empfehlen.

Hinweise zu Gewinden und Bereich
Gewindeschutz-Stopfen erhältlich für metrische Gewinde von M8 bis M52, GAS-Gewinde von 1/8" bis 3" und UNF-Gewinde. Die Produktfamilie deckt Nennmaße von 0,5 mm bis über 100 mm ab.

Auswahlhinweis
Messen Sie den Lochdurchmesser im Paneel und konsultieren Sie die Maßtabelle. Die Tabellenkopf-Buchstaben entsprechen den Buchstaben in der technischen Zeichnung. Wählen Sie den Code, der Ihrem Lochdurchmesser und der geforderten maximalen Blechstärke entspricht.

Technische Eigenschaften / Spezifikationen

• Material: POLYETHYLEN (HDPE)
• Farbe: SCHWARZ / WEISS
• Produktfamilie: SNAP PLUG FOR METAL PANEL (TFLA series)

Maßtabelle (CODE | D | H | LOCHDURCHMESSER | MAX BLECHSTÄRKE)
CODE | D | H | HOLE DIAMETER | MAX THICKNESS SHEET
TFLA4.8 | 6,4 | 5,9 | 4,8 | 1,6
TFLA4.8-9003 | 6,4 | 5,9 | 4,8 | 1,6
TFLA6.4 | 8 | 8 | 6,4 | 1,6
TFLA6.4-9003 | 8 | 8 | 6,4 | 1,6
TFLA8 | 9,5 | 10 | 8 | 1,6
TFLA8-9003 | 9,5 | 10 | 8 | 1,6
TFLA9.5 | 12 | 10,3 | 9,5 | 3,2
TFLA9.5-9003 | 12 | 10,3 | 9,5 | 3,2
TFLA11 | 13,5 | 10,3 | 11,1 | 3,2
TFLA11-9003 | 13,5 | 10,3 | 11,1 | 3,2
TFLA12.7 | 14,6 | 10,3 | 12,7 | 3,2
TFLA12.7-9003 | 14,6 | 10,3 | 12,7 | 3,2
TFLA14.3 | 16,7 | 10,3 | 14,3 | 3,2
TFLA14.3-9003 | 16,7 | 10,3 | 14,3 | 3,2
TFLA15.9 | 18,2 | 10,3 | 15,9 | 3,2
TFLA15.9-9003 | 18,2 | 10,3 | 15,9 | 3,2
TFLA17.5 | 20 | 10,3 | 17,5 | 3,2
TFLA17.5-9003 | 20 | 10,3 | 17,5 | 3,2
TFLA19 | 23,2 | 10,3 | 19 | 3,2
TFLA19-9003 | 23,2 | 10,3 | 19 | 3,2
TFLA20 | 22,6 | 11,5 | 20 | 2,5
TFLA20-9003 | 22,6 | 11,5 | 20 | 2,5
TFLA20.6 | 22,6 | 10,3 | 20,6 | 3,2
TFLA20.6-9003 | 22,6 | 10,3 | 20,6 | 3,2
TFLA22.2 | 28,6 | 11,5 | 22,2 | 3,2
TFLA22.2-9003 | 28,6 | 11,5 | 22,2 | 3,2
TFLA25 | 29,8 | 11,5 | 25 | 2,5
TFLA25-9003 | 29,8 | 11,5 | 25 | 2,5
TFLA25.4 | 30,6 | 11,5 | 25,4 | 3,2
TFLA25.4-9003 | 30,6 | 11,5 | 25,4 | 3,2
TFLA30 | 33,3 | 11,5 | 30 | 3,2
TFLA30-9003 | 33,3 | 11,5 | 30 | 3,2
TFLA35 | 38 | 11,5 | 35 | 3,2
TFLA35-9003 | 38 | 11,5 | 35 | 3,2
