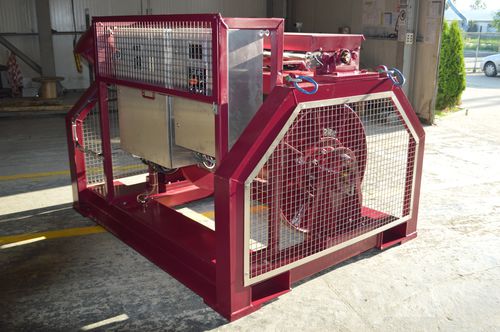

Winde für Schiffe 2.75Te
Schleppelektrisch

Winde für Schiffe
Winde für Schiffe
Winde für Schiffe
Winde für Schiffe
Winde für Schiffe
Winde für Schiffe
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Einsatzbereich
für Schiffe
Verwendung
Schlepp
Antrieb
elektrisch

Beschreibung

Funktionsprinzip: Die Windentrommel ist auf der Abtriebswelle eines 30 kW SEW-Elektrogetriebemotors mit einer ausfallsicheren Bremseinheit montiert und mit dem entsprechenden Antriebsumrichter im Schaltschrank verbunden. Die Geschwindigkeit der Trommel wird proportional über ein Potentiometer gesteuert; die Richtung wird durch eine 3-Stellung, Federrückzug zur Mitte, Joystick bestimmt. Diese sind beide lokal am Gehäuse der elektrischen Winde montiert. Da die Bremse ausfallsicher ist, wird sie immer eingeschaltet, wenn aus irgendeinem Grund die Stromversorgung ausfällt oder der Steuerjoystick in der Mittelstellung ist. Die Nicht-Antriebsseite enthält ein Lager und einen Schleifring. Der Level-Wind wird elektrisch vom 1,5 kW SEW-Elektrogetriebemotor angetrieben. Der Pegelwind ist PLC-gesteuert, ist automatisch mit einer manuellen Überbrückung. Der Level-Wind kann bei Bedarf für eine Vielzahl von Kabeldurchmessern eingestellt werden. 2.75Te - 3500m Datenblatt Gewicht ohne Kabel 4032 Kg Kabeldurchmesser 14 mm Fassungsvermögen 3500 m Liniengeschwindigkeit - Erste Schicht 54 m/min Liniengeschwindigkeit - Obere Schicht 100 m/min WLL - Erste Schicht 2760 Kg WLL - Obere Schicht 1500 Kg Bremse mindestens 1,5 WLL - Erste Schicht 4140 Kg Bremse mindestens 1,5 WLL - Oberschicht 2250 Kg Erforderliche Versorgung 380-440V-3 Ph- 50/60 Hz Elektromotor der Winde30 Kw IP56 IE3 Level Wind Elektromotor 1,5 Kw IP56 IE3 Lokale Proportionalsteuerung Bidirektional proportionaler Joystick und Geschwindigkeitssteuerungspotentiometer Pegelwind Elektrisch automatisch impulsgesteuerter Pegelwind mit manueller Einstellung Abmessungen (LxBxH) Grundfläche 2570 x 2020 x 1811 mm 2570 x 2020 mm Schleifring zur Aufnahme von Focal 180 oder ähnlichem, das nicht im Lieferumfang enthalten ist

---
