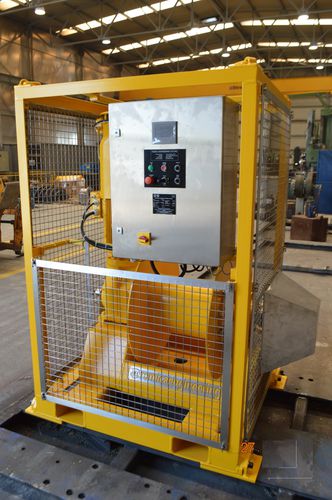

Winde für Werft 0.7Te
elektrisch

Winde für Werft
Winde für Werft
Winde für Werft
Winde für Werft
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Einsatzbereich
für Werft
Antrieb
elektrisch

Beschreibung

Funktionsprinzip: Die Trommel der Konstantspannungswinde wird von einem 11 kW SEW-Elektrogetriebemotor über eine Abtriebswelle angetrieben. Der Trommelmotor mit variabler Geschwindigkeit treibt den Elektromotor der Trommel mit variabler Geschwindigkeit entsprechend den Steuersignalen und dem Drehzahlsollwert des Potentiometers an. Die Spannungssteuerung wird ebenfalls durch den Frequenzumrichter mit variabler Spannung entsprechend dem Sollwert des Potentiometers gesteuert Die Nicht-Antriebsseite beherbergt das Lager und den Schleifring. Der Schleifring ist nicht im Lieferumfang enthalten Die SEW-Elektromotor-Kombination ist mit einer ausfallsicheren Bremseinheit ausgestattet. Die Bremse ist ausfallsicher und schaltet sich immer ein, wenn aus irgendeinem Grund die Stromversorgung unterbrochen wird oder der Joystick in der Mittelstellung (Neutral) ist 0.7Te - 500m Datenblatt Gewicht ohne Kabel 1395 Kg Kabeldurchmesser 18,5 mm Fassungsvermögen 500 m Liniengeschwindigkeit - Erste Schicht 66 m/min Liniengeschwindigkeit - Obere Schicht 110 m/min WLL - Erste Schicht 700 Kg WLL - Obere Schicht 381 Kg Bremse mindestens 1,5 WLL - Erste Schicht 1050 Kg Bremse mindestens 1,5 WLL - Oberschicht 571 Kg Erforderliche Versorgung 380-440V-3 Ph- 50/60 Hz Elektromotor der Winde 1 1Kw IP56 IE3 Lokale Proportionalsteuerung Bidirektionale Joystick-, Spannungs- und Geschwindigkeitssteuerungspotentiometer Ebene Wind N/A Abmessungen (LxBxH) Grundfläche 1730 x 1215 x 2065 mm 1490 x 1160 mm Schleifring zur Aufnahme von Schleifringkörper YK16 oder ähnlichem, der nicht im Lieferumfang enthalten ist Rahmendetails Crash-Rahmen mit Schutzvorrichtungen, Gabelstaplertaschen und zertifizierten Hebeösen Abmessungen der WindentrommelTrommelkern Ø 380 mm, Trommellänge 481 mm, Flansch Ø 850 mm Details zur TrommelGlatte Trommel; der Draht wird in 11 Lagen mit 26 Windungen pro Lage gelagert

---
