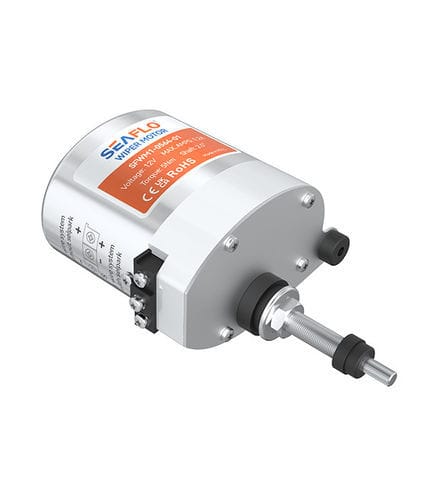

Scheibenwischermotor für Boot 01 Series Wiper Motor

für Marineanwendungen

Übersicht
01 Serie: Scheibenwischermotor für den maritimen Einsatz. Einstellbare Wischwinkel (90° oder 110°) und wählbare Parkposition rechts oder links. Edelstahl-Antriebswelle und Metallgehäuse. Unterstützt verschiedene Wischerarm- und Blattkombinationen; geeignet bis zu 380 mm / 405 mm. Verfügbar in 12 V- und 24 V-Ausführung für Bordnetze.

Funktionen & Vorteile

• Drehmoment: 5 Nm
• Einstellbare Wischwinkel: 90° oder 110°
• Konfigurierbare Parkposition rechts oder links
• Edelstahl-Antriebswelle und Metallgehäuse für Korrosionsbeständigkeit
• Kompatibel mit mehreren Arm-/Blattkombinationen
• Betreibt Arm/Blatt-Kombinationen bis zu 380 mm / 405 mm

Verdrahtungsoptionen

• 2‑Draht-System ohne Selbstpark
• 3‑Draht-System mit Selbstpark

Winkelwechsel (Wischwinkel)

• Entfernen Sie die vier Schrauben an der Unterseite des Motors.
• Versetzen Sie die Getriebeplatte in das Loch für den gewünschten Winkel (90° oder 110°).
• Schrauben wieder einsetzen und fest anziehen.

Ändern der Parkposition

• Schrauben an beiden Seiten des Motors entfernen.
• Motorabdeckung abnehmen.
• Winkelplattenbaugruppe lösen.
• Winkelplattenbaugruppe um 180° drehen.
• Winkelplattenbaugruppe wieder einbauen.
• Motorabdeckung anbringen und die seitlichen Schrauben anziehen.

Standardkonfigurationen
Modell | Max. Strom | Spannung | Drehmoment | Welle | Wischwinkel | Wischgeschwindigkeit | Sicherung
SFWM1-0564-01 | 1,2 A | 12 V | 5 Nm | 64 mm / 2,5" | 90°, 110° | 40 Wischvorgänge/min | 3 A
SFWM2-0564-01 | 0,6 A | 24 V | 5 Nm | 64 mm / 2,5" | 90°, 110° | 40 Wischvorgänge/min | 2 A

Installation & Maße
Werksseitig auf linke Parkposition mit 90° Wischwinkel voreingestellt. Siehe mitgelieferte Installationsdiagramme und Maßzeichnungen für Montagehinweise.

Technische Daten

• Modell (Beispiele): SFWM1-0564-01 (12 V) und SFWM2-0564-01 (24 V)
• Spannung: 12 V (SFWM1), 24 V (SFWM2)
• Max. Strom: 1,2 A (SFWM1), 0,6 A (SFWM2)
• Drehmoment: 5 Nm
• Welllänge: 64 mm (2,5")
• Wischwinkel: 90°, 110° (einstellbar)
• Wischgeschwindigkeit: 40 Wischvorgänge/min
• Sicherung: 3 A (12 V Modell), 2 A (24 V Modell)
• Unterstützt Arm/Blatt-Kombinationen bis zu 380 mm / 405 mm
• Verdrahtung: 2‑Draht (ohne Selbstpark) oder 3‑Draht (mit Selbstpark)
