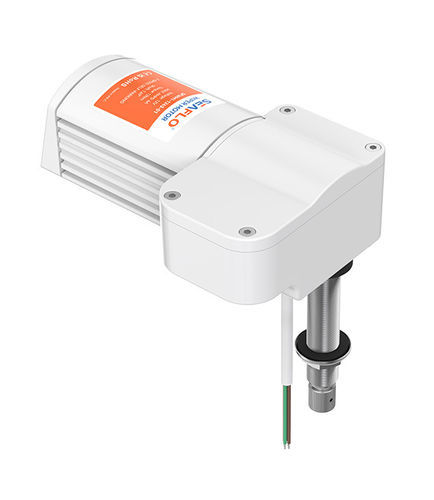

Scheibenwischermotor für Boote SFWM1-1243-01

für Bootfür Marineanwendungen

Produktübersicht
01 Series Scheibenwischerantrieb mit 12 Nm Drehmoment, ausgelegt für den maritimen Einsatz. Stufenloser Wischwinkel 45° - 110°, 2-Gang-Betrieb, Selbstparkfunktion und Schutzklasse IP65 sorgen für gleichmäßige Wischleistung an Bord. Antriebswelle aus Edelstahl und EMC-Schutz gewährleisten Kompatibilität mit Metall-, Kunststoff- und Holzschalen. Treibt Arm/Blatt-Kombinationen bis zu 610 mm / 560 mm an.

Modelldetails

• Modell: SFWM1-1243-01
• Spannung: 12 V
• Max. Strom: 4 A

WEITERE MERKMALE & VORTEILE

• 12 Nm Drehmoment
• Stufenloser Wischwinkel: 45 - 110°
• 2-Gang-Betrieb
• Selbstparkfunktion
• Schutzart IP65
• Parkposition nach links oder rechts einstellbar
• Antriebswelle aus Edelstahl
• EMC-geschützt
• Isolierte Masse für Metall-, Kunststoff- und Holzboote
• Treibt Arm/Blatt-Kombinationen bis zu 610 mm / 560 mm

STANDARDKONFIGURATIONEN
S FWM1-1243-01 | 4 A | 12 V | 12 Nm | 43 mm / 1.69 in | 45° - 110° | 55 Hübe/min | 35 Hübe/min | 5 A
S FWM2-1243-01 | 2 A | 24 V | 12 Nm | 43 mm / 1.69 in | 45° - 110° | 55 Hübe/min | 35 Hübe/min | 3 A
S FWM1-1268-01 | 4 A | 12 V | 12 Nm | 68 mm / 2.68 in | 45° - 110° | 55 Hübe/min | 35 Hübe/min | 5 A
S FWM2-1268-01 | 2 A | 24 V | 12 Nm | 68 mm / 2.68 in | 45° - 110° | 55 Hübe/min | 35 Hübe/min | 3 A
S FWM1-1294-01 | 4 A | 12 V | 12 Nm | 94 mm / 3.70 in | 45° - 110° | 55 Hübe/min | 35 Hübe/min | 5 A
S FWM2-1294-01 | 2 A | 24 V | 12 Nm | 94 mm / 3.70 in | 45° - 110° | 55 Hübe/min | 35 Hübe/min | 3 A

Abmessungen & Installation
Maß- und Installationsdiagramme werden für Arm- und Wellenmaße sowie die Montage bereitgestellt. Zur Änderung des Wischwinkels oder der Parkposition: Getriebeabdeckung entfernen, Innensechskantschrauben lösen, Arm in die gewünschte Endposition bringen, Schrauben festziehen, Parken auf Links oder Rechts einstellen, Wischer in Parkposition fahren und Getriebeabdeckung wieder anbringen. Ist der Wischbereich zu groß, Bereich durch wiederholte Einstellung verkleinern; bei Versatz Arm entfernen und neu positionieren, um den Wischbereich zu zentrieren.

Technische Daten

• Serie: 01 Series
• Beispielmodell: SFWM1-1243-01
• Drehmoment: 12 Nm
• Wischwinkel: stufenlos 45° - 110°
• Spannungsoptionen: 12 V (SFWM1 Varianten) und 24 V (SFWM2 Varianten)
• Max. Strom (Beispiel SFWM1-1243-01): 4 A
• Typische Geschwindigkeiten: Hoch 55 Hübe/min, Niedrig 35 Hübe/min
• Antriebswelle: Edelstahl (Wellen-Durchmesser 43 mm, 68 mm, 94 mm je nach Modell)
• Schutzart: IP65
• Merkmale: 2-Gang, Selbstparken, Parkposition wählbar links/rechts, EMC-geschützt, isolierte Masse geeignet für Metall-/Kunststoff-/Holzboote
• Arm/Blatt-Kompatibilität: bis zu 610 mm / 560 mm
• Empfohlenes Sicherung: 5 A für 12 V Modelle, 3 A für 24 V Modelle
