Baum für Segelboote

aus EpoxidharzKohlefaser

Überblick
Wie die Carbonmasten entstehen auch die Carbon Großbäume in unserer Werkstatt in Süddeutschland – Konstruktion und Produktion aus einer Hand. Die Hauptmerkmale sind: geringes Gewicht, Beschläge mit Liebe zum Detail und spezifisches Design.

Laminataufbau und Verstärkungen
Unsere Fertigungstechnik ermöglicht einen speziellen Aufbau des Laminats. Der Faserverlauf kann exakt nach den Berechnungen umgesetzt werden. Das verwendete Material – hochwertige Fasern namhafter Hersteller – garantiert das qualitativ überzeugende Ergebnis. CUL-Masten legt besonderen Wert auf hohe Zugfestigkeit und Bruchdehnung. Die Kombination verschiedener Fasern ist möglich und kann das Ergebnis weiter verbessern. CUL-Masten verwendet ein hochwertiges Epoxidharz, das auch in der Luftfahrt eingesetzt wird, mit GL-zertifiziertem Härter und einer Temperaturbeständigkeit weit über 100° C. Der Kohlefaser-Großbaum ist im Bereich des Niederholers, der Großschot und der Reffpunkte verstärkt, um die entsprechenden Kräfte aufzunehmen.

Unterliek: fliegend oder geführt in der Nut (Göhl)
Ein besonderer Vorteil der CUL Carbon Großbäume ist die Möglichkeit, diese mit integrierter Unterlieksnut zu liefern. Diese ist direkt ins Laminat eingearbeitet, spart Gewicht und erhöht die Festigkeit in der Biegeachse. Alternativ können die Großbäume ohne Nut oder mit geschlossener Nut für ein fliegendes Unterliek geliefert werden.

Details: vom Großbaum-Hals bis zum Rollenkasten
Großbaum-Halsbeschlag

• mit bis zu 4 Fallen für Unterliek und Reffs
• leicht laufende und belastbare Fallscheiben
• leicht demontierbar und dadurch einfache Wartung der Leinen
• stabile und maximale Lastaufnahme
• Edelstahloptionen
• je nach Kundenanforderung verschiedene Variationen möglich

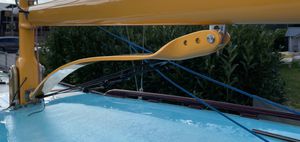

Kicker / Niederholer Beschlag

• Edelstahl oder Carbon
• geeignet für CUL-Power-Kicker oder andere Drückersysteme
• je nach Kundenanforderung verschiedene Variationen möglich

Gurtband für Großschot

• einfach
• leicht
• strapazierfähig
• je nach Kundenanforderung verschiedene Variationen möglich

Klettband für Schothorn

• einfach
• leicht

Rollenkasten mit bis zu 3 Fallen

• komplett aus Kohlefaser gefertigt, daher sehr leicht
• mit 3 Fallen für Unterliek und 2 Reffs
• leicht laufende und belastbare Fallscheiben
• leicht demontierbar und dadurch einfache Wartung der Leinen
• Auge für Dirkleine
• perfekte Lastverteilung
• Flaschenzüge im Großbaum integrierbar

Einige Beispiele / Anwendungen

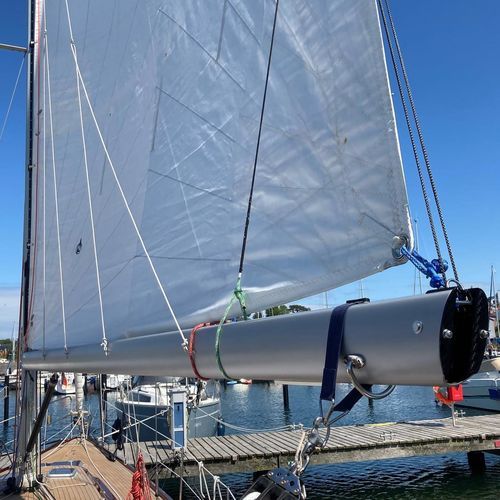

CUL Carbon Großbaum-Varianten und Anwendungen gezeigt für: Nissen 42 (silber matt lackiert, mit Lazy Jacks, Einleinen-Reff-Systeme), Jolle Korsar, Streamline 2021, International 5.5 (mit Spibaumhalterung und Edelstahlbeschlag), Jollen und kleine Kielboote (z. B. Korsar, 505er, FD, Contender).

Profilgrößen
Profilgröße | Abmessungen | Nut | Gewicht | Ixx | Iyy
44er Profil | Ø44 mm | ohne Nut | 0,4 kg/m | 5,8 cm⁴ | 5,8 cm⁴
46er Profil | Ø46 mm | ohne Nut | 0,6 kg/m | 9,4 cm⁴ | 9,4 cm⁴
65er Profil | Ø65 mm | ohne Nut | 0,7 kg/m | 24 cm⁴ | 24 cm⁴
99er Profil | 99 x 67 mm | ohne Nut | 0,9 kg/m | 39 cm⁴ | 73 cm⁴
101er Profil | 101 x 67 mm | ohne Nut | 1,1 kg/m | 40 cm⁴ | 86 cm⁴
104er Profil | 104 x 67 mm | mit Nut | 1,1 kg/m | 39 cm⁴ | 85 cm⁴
106er Profil | 106 x 67 mm | mit Nut | 1,2 kg/m | 40 cm⁴ | 100 cm⁴
117er Profil | 117 x 78 mm | ohne Nut | 1,0 kg/m | 61 cm⁴ | 113 cm⁴
117er Profil | 117 x 78 mm | mit Nut | 1,2 kg/m | 62 cm⁴ | 132 cm⁴
118er Profil | 118 x 79 mm | ohne Nut | 1,3 kg/m | 74 cm⁴ | 138 cm⁴
118er Profil | 118 x 79 mm | mit Nut | 1,5 kg/m | 76 cm⁴ | 157 cm⁴
139er Profil | 139 x 88 mm | ohne Nut | 1,6 kg/m | 127 cm⁴ | 262 cm⁴
140er Profil | 140 x 88 mm | mit Nut | 1,7 kg/m | 130 cm⁴ | 312 cm⁴
141er Profil | 141 x 88 mm | ohne Nut | 1,9 kg/m | 129 cm⁴ | 316 cm⁴
142er Profil | 142 x 88 mm | mit Nut | 2,0 kg/m | 132 cm⁴ | 366 cm⁴
163er Profil | 163 x 108 mm | ohne Nut | 1,8 kg/m | 216 cm⁴ | 406 cm⁴
167er Profil | 167 x 108 mm | ohne Nut | 1,9 kg/m | 219 cm⁴ | 490 cm⁴
168er Profil | 168 x 108 mm | mit Nut | 2,1 kg/m | 226 cm⁴ | 603 cm⁴
170er Profil | 170 x 108 mm | mit Nut | 2,5 kg/m | 266 cm⁴ | 738 cm⁴
195er Profil | 195 x 110 mm | ohne Nut | 2,7 kg/m | 362 cm⁴ | 886 cm⁴
197er Profil | 197 x 110 mm | ohne Nut | 2,9 kg/m | 367 cm⁴ | 1007 cm⁴
197er Profil | 197 x 110 mm | mit Nut | 3,0 kg/m | 370 cm⁴ | 1069 cm⁴
199er Profil | 199 x 110 mm | mit Nut | 3,2 kg/m | 375 cm⁴ | 1220 cm⁴
217er Profil | 217 x 113 mm | ohne Nut | 3,0 kg/m | 414 cm⁴ | 1045 cm⁴
218er Profil | 218 x 113 mm | mit Nut | 3,3 kg/m | 421 cm⁴ | 1354 cm⁴
219er Profil | 219 x 115 mm | ohne Nut | 3,8 kg/m | 528 cm⁴ | 1400 cm⁴
220er Profil | 220 x 115 mm | mit Nut | 4,1 kg/m | 536 cm⁴ | 1684 cm⁴

Charakteristiken / technische Spezifikationen

• Manufacturer: CUL-Masten (Carbon Ultra Light)
• Material: Kohlefaserlaminate mit möglichen Kombinationen hochwertiger Fasern
• Harzsystem: Epoxidharz (Luftfahrtqualität) mit GL-zertifiziertem Härter; temperaturbeständig weit über 100° C
• Fertigung: Konstruktion und Produktion in Süddeutschland (CUL Herstellungswerkstatt)
• Verstärkungen an Niederholer-, Großschot- und Reffpunkten
• Optionale integrierte Unterlieksnut direkt im Laminat oder Lieferung ohne Nut für fliegendes Unterliek
• Beschläge: Varianten in Edelstahl oder Carbon, kundenspezifische Anpassungen möglich
• Rollenkasten komplett aus Kohlefaser, Flaschenzüge integrierbar
• Profilvielfalt ermöglicht Großbäume bis 8 m Länge; individuelle Wandstärkenanpassung möglich
• Gewichtsangaben und Biegekennwerte (Ixx, Iyy) je Profil in der Profiltabelle aufgeführt
