Spinnakerbaum für Jolle

für Yachtfür SegelbooteKohlefaser

Überblick
Moderne Carbon-Spinnakerbäume für Segelboote und Yachten sind Teil der CUL-Masts Produktpalette. CUL-Spibäume sind mit verjüngten Endstücken zur Erleichterung des Handlings sowie mit Innegra- oder Aramid-Verstärkungen als Schlagschutz erhältlich. Alle Produkte stammen aus eigener Fertigung von CUL-Masts.

Laminataufbau und Verstärkungen
Der Spinnakerbaum wird an Deck häufig bewegt und drückt bei engen Kursen gegen das Vorstag; daher sind hohe Bruchfestigkeit und Schlagzähigkeit entscheidend. Zur Erreichung dieser Eigenschaften wird die extrem zähe Innegra-Faser eingesetzt: leichter als Carbon, zäher als Aramid und nicht wasseraufnehmend. Die Kombination Innegra + Carbon ergibt ein hochfestes, leichtes Laminat. Bei Premium-Varianten ist die Faserausrichtung überwiegend längs und es wird eine UV-beständige Mehrschichtbeschichtung aufgebracht.

Beschläge und Leinen

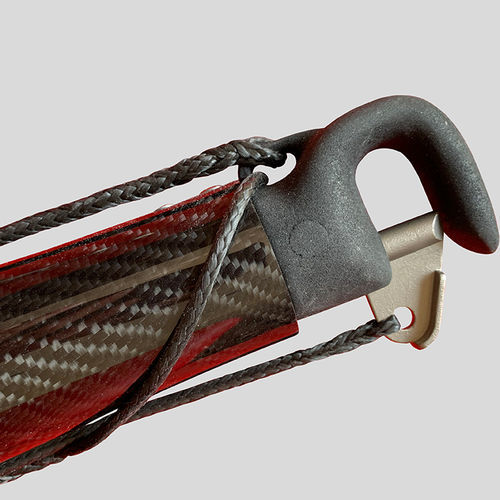

Verjüngte Baumenden erhalten kleine, leichte Endbeschläge zur Vereinfachung der Bedienung. Eine praktikable Lösung für die Leinenführung ist der Dyneema Hahnepot, der sich bei Nichtgebrauch am Baum zurückzieht und mit gespleißtem Inlet-Gummi geliefert wird. Topnant und Downhaul können mit Inlet-Gummi ausgestattet werden. Optionale automatische Beschläge (Pfeifer EasyClick oder Forespar) sind ab 40er Profil verfügbar.

Bootsklassen
Bootsklasse | Form | Beschlag am Mast | Beschlag am Bug | Profilgröße | Gesamtgewicht | Gesamtlänge
Korsar | gerade | POM Kugel 40 mm | Pfeifer Aluminiumbeschlag | 27er Profil | ca. 560 g | 1690 mm
FD | gerade | POM Kugel 40 mm | Pfeifer Aluminiumbeschlag | 27er Profil | ca. 880 g | 2500 mm
505er | gerade | POM Kugel 40 mm | Pfeifer Aluminiumbeschlag | 27er Profil | ca. 890 g | 2516 mm
Soling | gerade | Pfeifer Aluminiumbeschlag | Pfeifer Aluminiumbeschlag | 35er Profil | ca. 1240 g | 2615 mm
Tempest | gerade | Pfeifer Aluminiumbeschlag | Pfeifer Aluminiumbeschlag | 35er Profil | ca. 1220 g | 2565 mm
Lacustre | gerade | Pfeifer Aluminiumbeschlag | Pfeifer Aluminiumbeschlag | 35er Profil | ca. 1250 g | 2640 mm
International 5.5er | gerade | Pfeifer Aluminiumbeschlag | Pfeifer Aluminiumbeschlag | 35er Profil | ca. 1270 g | ca. 2700 mm (vermessungsbedingte Länge!)
J24 | gerade | Pfeifer Aluminiumbeschlag | Pfeifer Aluminiumbeschlag | 35er Profil | ca. 1340 g | 2895 mm
45er National Cruiser | gerade | Pfeifer Aluminiumbeschlag | Pfeifer Aluminiumbeschlag | 60er Profil | ca. 2800 g | ca. 3200 mm (vermessungsbedingte Länge!)
45er National Cruiser | verjüngt | Pfeifer Aluminiumbeschlag | Pfeifer Aluminiumbeschlag | 60er Profil | ca. 2500 g | ca. 3200 mm (vermessungsbedingte Länge!)

Profilgrößen
Form | Profilgröße | Abmessungen | Gewicht | maximale Rohrlänge
gerade | 27er Profil | Ø27x31 mm | ca. 280 g/m | 2600 mm
gerade | 27er Profil | Ø27x31,5 mm | ca. 320 g/m | 2600 mm
gerade | 35er Profil | Ø35x39 mm | ca. 360 g/m | 5000 mm
gerade | 40er Profil | Ø40x44 mm | ca. 410 g/m | 6100 mm
gerade | 50er Profil | Ø50x55 mm | ca. 640 g/m | 4700 mm
gerade | 60er Profil | Ø60x65 mm | ca. 760 g/m | 5800 mm
gerade | 70er Profil | Ø70x76 mm | ca. 1060 g/m | 5700 mm
gerade | 80er Profil | Ø80x86 mm | ca. 1210 g/m | 7000 mm
gerade | 90er Profil | Ø90x96 mm | ca. 1360 g/m | 5700 mm
gerade | 100er Profil | Ø100x106 mm | ca. 1500 g/m | 8000 mm
gerade | 110er Profil | Ø110x116 mm | ca. 1650 g/m | 8000 mm
gerade | 125er Profil | Ø125x131 mm | ca. 1870 g/m | 8000 mm
gerade | 140er Profil | Ø140x146 mm | ca. 2100 g/m | 8000 mm
verjüngt | 40er Profil | Ø40x45 mm | ca. 510 g/m | 6400 mm
verjüngt | 60er Profil | Ø60x65 mm | ca. 740 g/m | 6100 mm
verjüngt | 70er Profil | Ø70x76 mm | ca. 1040 g/m | 6100 mm
verjüngt | 80er Profil | Ø80x86 mm | ca. 1190 g/m | 7600 mm

Hinweise / Technische Daten

• Material: Carbon (primär) mit optionalen Innegra- oder Aramid-Verstärkungen zum Schutz vor Stößen.
• Premium-Produkt: Innegra-Fasern kombiniert mit Carbon; Faserausrichtung überwiegend längs für hohe Festigkeit und geringes Gewicht.
• Alternative: maschinell gewickelter Standard-Spibaum ohne Verjüngung, Faserausrichtung ca. 15°.
• Oberfläche: UV-beständige Mehrschichtbeschichtung verfügbar.
• Endbeschläge: kleine, leichte Endbeschläge an verjüngten Enden; Optionen: Pfeifer Aluminiumbeschläge, POM-Kugel 40 mm für einige Klassen.
• Leinen: Dyneema Hahnepot, rückziehbare Lösung mit gespleißtem Inlet-Gummi; Topnant und Downhaul mit Inlet-Gummi.
• Gewichte in Tabellen: Rohre mit Beschlägen, ohne Hahnepot und Leinen.
• Optionale Beschläge: Pfeifer EasyClick oder Forespar Automatikbeschläge (ab 40er Profil).
• Kundenspezifische Ausführungen, weitere Wandstärken, Abmessungen und Längen auf Anfrage.
