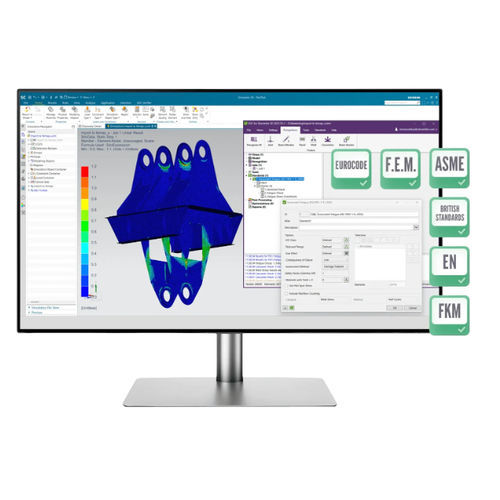

Analysesoftware SimcenterProjektentwicklungSimulationDatenanalyse
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- Analyse, Simulation, Datenanalyse, Reporting, Projektentwicklung
- Anwendung
- für Schiffe, für Berufsboot, für Werft, für Offshore-Plattformen
- Typ
- 3D, automatisiert, Offline
- Nutzsystem
- native Windows
- Einsatzmodus
- Plug-in
- Zertifizierung
- ISO
- Weitere Eigenschaften
- individuell gestaltbar
Beschreibung
Produktübersicht
Hauptmerkmale
Ergebnisse
Ingenieurstandards (Beispiele)
Pre/Post‑Processing & Tool‑Highlights
Einsatz & Workflow
Technische Spezifikationen
- SDC‑Plugin zur automatisierten strukturellen Überprüfung innerhalb von Simcenter 3D für Festigkeit, Ermüdung, Knicken, Schweißnaht‑ und Schraubenprüfungen.
- Arbeitet direkt mit nativen .fem‑Modellen — kein Neuaufbau oder Export erforderlich.
- Basierend auf der SDC Verifier Plattform mit vergleichbaren Erweiterungen für andere FEA‑Umgebungen.
Hauptmerkmale
- Automatisierte Normprüfungen gemäß über 50 internationalen Ingenieursstandards.
- Automatische Erkennung struktureller Elemente: Schweißnähte, Verbindungen, Träger, Platten und Versteifungen.
- Integrierte Lastauftragungs‑Tools: Tank, Auftrieb, Wind, Wellen und Strömung; Unterstützung kombinierter Lastfälle.
- End‑to‑end‑Arbeitsablauf innerhalb von Simcenter 3D — kein Tool‑Wechsel oder separates Preprocessing.
- Vorlagenbasierte Berichte mit Diagrammen, Tabellen und vollständigen Prüfzusammenfassungen; Berichte regenerieren sofort nach Modellaktualisierung.
- Optimierungsabläufe auf Basis von Normergebnissen zur Anpassung von Plattenstärken, Querschnitten, Schweißarten und Werkstoffwahl.
Ergebnisse
- Validierung von Festigkeit, Ermüdung, Knicken, Schweißnähten und Schrauben unter realistischen, kombinierten Lastfällen.
- Ersetzung manueller Tabellenkalkulationen und Skripte durch automatisierte, prüffähige Kontrollen.
- Beschleunigung von Berichterstellung und Designiterationen durch reproduzierbare, vorlagenbasierte Workflows.
- Unterstützung von Zertifizierungen und Audits in Offshore, Marine, Bauwesen und Schwermaschinenprojekten.
Ingenieurstandards (Beispiele)
- ABS
- AIJ
- AISC
- API
- ASME
- Australian Standards
- British Standards
- Bureau Veritas
- DIN
- DNV
- DVS
- EN 13001
- Eurocode (inkl. Eurocode 3 und 9)
- F.E.M. 1.001
- FKM
- IACS
- ISO
- Lloyd’s Register
- NACA
- NORSOK
- VDI
Pre/Post‑Processing & Tool‑Highlights
- Peak Finder: Auffinden und Zusammenfassen von Peak‑Zonen aus Ergebnissen und SDC‑Checks (Spannung, Dehnung, Verschiebung, Ermüdung, Knicken).
- Freebody: Berechnung ausbalancierter Kräfte und Momente für Teilstrukturen; Extraktion interner/externen Lasten für Submodelling und Verbindungs‑/Kontaktkräfte.
- Moment & Shear Force: Integration von Gitterpunktkräften zu Längsdiagrammen und Export von Diagrammen/Tabellen für Audits.
- Rainflow counting: Umwandlung von Zeitverläufen in Zyklusmatrizen mit Peak–Valley‑Filterung und verschiedenen Zählverfahren.
- Compression‑only supports: Modellierung einseitig tragender Lager und Iteration von Lastsätzen zur Stabilisierung der Prüfungen.
Einsatz & Workflow
- Schnelle Installation als internes Simcenter 3D‑Plugin — keine separaten Import/Export‑Schritte.
- Erkennungswerkzeuge automatisieren die Klassifikation von Elementen und bereiten Modelldaten für Verifikation und Berichte vor.
- Automatisierte Vorlagen und Berichtsgenerator erzeugen prüffähige Dokumente mit Diagrammen, Tabellen und Prüfzusammenfassungen.
- Optimierungsmodul integriert sich in Normprüfergebnisse, um Iterationen und Materialverbrauch zu reduzieren und gleichzeitig die Entwurfsanforderungen zu erfüllen.
Technische Spezifikationen
- Integration: Native Plugin‑Integration innerhalb der Simcenter 3D‑Umgebung.
- Unterstütztes Modellformat: natives .fem (keine Konvertierung erforderlich).
- Unterstützte Prüfungen: Festigkeit, Ermüdung, Knicken, Schweißnahtprüfung, Schraubenprüfungen, Träger‑ und Plattenprüfungen.
- Standards: Automatisierte Implementierungen für 50+ Industriestandards (Beispiele oben).
- Lastfähigkeiten: Integrierte Anwendungen für Tank-, Auftriebs-, Wind-, Wellen‑ und Strömungslasten; Unterstützung kombinierter Effekte.
- Automatisierung: Elementerkennung, automatische Generierung von Prüf‑Cases und vorlagenbasierte Berichte.
- Berichterstattung: Strukturierte, vorlagenbasierte Berichte mit Diagrammen, Tabellen und Regeneration bei Modellupdates.
- Post‑Processing‑Tools: Peak‑Erkennung, Freebody‑Extraktion, Moment/Schub‑Diagramme, Rainflow‑Zählung, Compression‑only‑Supports, Dicken‑ und Schweißzusammenfassungen.
- Optimierung: Modul zur Entwurfsanpassung basierend auf Normergebnissen (Dicke, Querschnitt, Schweißart, Streckgrenze).
