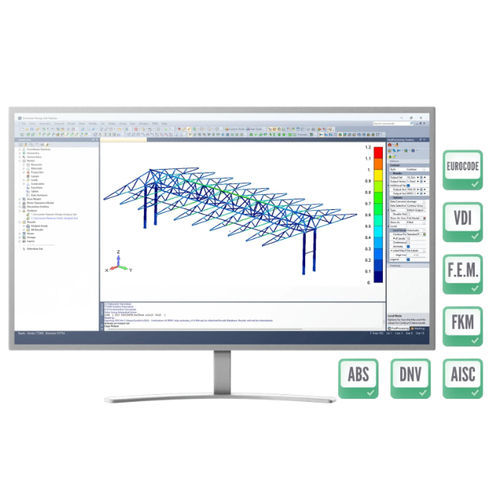

Projektentwicklungssoftware Femap

zur QualitätskontrolleSimulationDatenanalyse

Übersicht
SDC for Femap ist ein Normenprüf-Add-on für Simcenter Femap, das automatisierte Normprüfungen für Festigkeit, Ermüdung, Beulen, Schweißnähte und Schrauben direkt in der Femap-Umgebung durchführt. Es arbeitet mit nativen .modfem-Dateien ohne Modellexport oder -duplizierung und ermöglicht nachvollziehbare Prüfabläufe.

Hauptmerkmale

• Integrierte Normbibliothek (50+ Normen)
• Automatische Erkennung struktureller Elemente (Träger, Platten, Schweißnähte, Verstärkungen)
• Umfangreiche Analyseabdeckung: Schraubenvorspannung, Rohrverbindungen, Platten- und Trägerbeulen
• Vorlagenbasierte, revisionsfähige Berichte mit Ein-Klick-Aktualisierung

Normenprüfung und Kontrollen
Führen Sie automatisierte Normprüfungen für Festigkeit, Ermüdung, Beulen, Schweißnähte und Schrauben aus, basierend auf der integrierten Normbibliothek (z. B. ISO, API, AISC, ABS, DNV, Eurocode). Ergebnisse sind bis zu Normklauseln zurückverfolgbar und unterstützen Zertifizierungs- und Klassifizierungsprozesse.

Integration mit Femap
SDC for Femap arbeitet direkt mit Simcenter Femap .modfem-Dateien ohne Modellkonvertierung. Anwender können Eingaben aktualisieren, Berechnungen erneut ausführen und Berichte innerhalb von Femap neu erzeugen, um Versionskonflikte und manuelle Arbeitsschritte zu vermeiden.

Hauptfunktionen

• Normprüfung in Femap: Normenkontrollen für Festigkeit, Ermüdung, Beulen und Schweißnähte ohne Modellexport
• Automatische Erkennung strukturiver Elemente und spezielle Prüfvorlagen
• Umfassende Analyseabdeckung einschließlich Schraubenvorspannungsprüfung, Rohrverbindungsprüfung und Plattenbeulen
• Konsistente, reproduzierbare Berechnungen in einem einzigen autoritativen Workflow
• Bewährter Einsatz in Offshore-, Maschinenbau‑ und Industrieprojekten

Pre- und Postprocessing-Tools
SDC for Femap bietet ein Toolset zur Vereinfachung von Prüfabläufen, darunter:

• Governing loads — Extraktion kritischer Lastkombinationen
• Peak Finder — Identifikation von Spitzenzonen und Ergebniszusammenfassung
• Moment & Shear Force — Integration von Gitterpunktkräften zur Erzeugung von Diagrammen und Exporten
• Freebody — ausgewogene innere/äußere Kraftsysteme für Substrukturmodellierung und Extraktion von Verbindungskräften
• Rainflow counting — Umwandlung von Zeitreihen in Zyklenmatrizen für Ermüdung (mehrere Algorithmen)
• Kompressionsstützen — Modellierung einseitiger Lager und Iteration von Lastsätzen
• Automatische Erkennung strukturiver Elemente — Erkennung von Trägern, Platten, Schweißnähten, Verstärkungen und Gelenken
• Automatische Berichtserstellung — strukturierte, revisionsfähige Berichte mit Ein-Klick-Aktualisierung
• Optimierungsmodul — Optimierung von Querschnitten, Schweißarten oder Plattenstärke basierend auf Prüfresultaten

Unterstützte Analysen
Festigkeitsprüfungen, Ermüdungs- und Schadensberechnungen (rainflow-basiert), Beulnachweise (Platte und Träger), Schweißnahtbewertungen, Vorspannungs- und Festigkeitsprüfungen von Schrauben, Rohrverbindungsprüfung und weitere spezialisierte Kontrollen aus der integrierten Normbibliothek.

Vorteile

• Direkte Integration in Femap — keine Modellkonvertierung erforderlich
• Umfangreiche Normabdeckung (50+ integrierte Normen) für Offshore, Maschinenbau, Bauwesen und Industrie
• Automatisierung reduziert manuelle Tabellen- und Skriptprüfungen und verringert menschliche Fehler
• Schnellere, vorlagenbasierte Berichtserstellung für Audit und Zertifizierung
• Tools zur Unterstützung globaler und lokaler Analysen sowie kombinierter Schale/Träger-Modellierung

Typische Anwendungsfälle

• Durchführung von Normprüfungen und Erstellung klassifizierungsfähiger Berichte für Offshore- und Schwerindustrieprojekte
• Durchführung von Ermüdungsschadens-Workflows mit integriertem Rainflow-Zählverfahren
• Automatisierung von Beul-, Schweiß- und Schraubenprüfungen über viele Lastkombinationen
• Automatische Erkennung struktureller Elemente und Ausführung angepasster Prüfungen ohne manuelle Auswahl

Technische Spezifikationen

• Integration: Läuft innerhalb von Simcenter Femap, arbeitet mit nativen .modfem-Dateien
• Normbibliothek: 50+ integrierte Ingenieursnormen (ISO, API, AISC, ABS, DNV, Eurocode)
• Analysetypen: Festigkeit, Ermüdung, Beulen (Platte & Träger), Schweißprüfungen, Schraubenvorspannung und Schraubenfestigkeit, Rohrverbindungsprüfung
• Pre/Post-Tools: Governing loads, Peak Finder, Moment & Shear Force Diagramme, Freebody, Rainflow counting, Kompressionsstützen, Panel Finder, Thickness Plot, Weld Summation, Effective Plate Width, Stress Gradient
• Reporting: Vorlagenbasierte automatische Berichtserstellung mit Diagrammen und Tabellen; Ein-Klick-Aktualisierungen
• Workflow: Keine Modellduplizierung oder -export erforderlich; Eingaben aktualisieren und Berechnungen innerhalb von Femap neu ausführen
