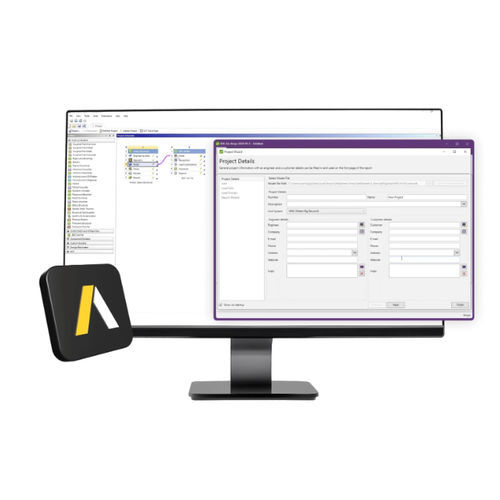

Rechensoftware Ansys

AnalyseProjektentwicklungReporting

Übersicht
SDC for Ansys ist eine Erweiterung für Ansys Mechanical, die automatisierte, normenbasierte Strukturbewertungen direkt in die Ansys-Umgebung integriert. Sie arbeitet direkt mit Ansys Workbench .wbpj-Modellen und unterstützt automatisierte Prüfungen, Berichtserstellung und Entwurfsoptimierung ohne Modellkonvertierung.

Hauptfunktionen

• Ansys Mechanical Erweiterung: läuft innerhalb von Ansys auf .wbpj-Modellen ohne Neuerstellung des FE-Modells.
• Normen- und Codeprüfung: automatische Prüfungen für Schrauben, Ermüdung, Knicken, Festigkeit und weitere Kriterien gemäß über 50 Codes.
• Entwurfsoptimierung: Werkzeuge zur Optimierung von Querschnitten, Schweißarten, Streckgrenze und Plattenstärke basierend auf Prüfresultaten.
• Automatische Berichte: vorlagenbasierte Berichte mit Grafiken und Tabellen, die nach Modellaktualisierungen regeneriert werden können.
• Umfassende Analyseabdeckung: automatisierte Prüfungen für Bolzen, Ermüdung, Knicken, Festigkeit und weitere projektbezogene Anforderungen.

Was Sie erreichen

• Normenprüfung direkt in Ansys Mechanical — Konformität bestätigen ohne Toolwechsel.
• Konsistente, prüfbare Ergebnisse — reproduzierbare Prüfungen und Vorlagenberichte für Zertifizierungsnachweise.
• Zeitersparnis — automatisierte Prüfungen und Batch-Verarbeitung reduzieren manuelle Aufwände.
• Skalierbarkeit — effiziente Handhabung großer FE-Modelle und hunderter Lastkombinationen.

Pre- & Postprocessing und Werkzeuge
SDC for Ansys bietet ein umfassendes Set an Werkzeugen zur Modellvorbereitung und Ergebnisextraktion zur Beschleunigung der Prüfabläufe:

• Automatische Erkennung struktureller Elemente — Erkennung von Trägern, Platten, Schweißnähten, Versteifungen und Verbindungen.
• Einfügen von Lasten und Kombinationen — Anwendung von Tank-, Auftriebs-, Wind-, Wellen- und Strömungslasten und Aufbau realistischer Lastkombinationen.
• LS-DYNA Ergebnislesen — Import expliziter LS-DYNA-Ergebnisse (unterstützt in kompatiblen Ansys-Versionen) und Durchführung von Prüfungen auf nichtlinearen dynamischen Ausgaben.
• Peak Finder — Identifikation von Spitzenzonen aus Ergebnissen und Prüfungen mit Grafiken und Zusammenfassungstabellen.
• Moment- & Schubkraft-Werkzeug — Integration von Gitterpunktkräften zur Erstellung longitudinaler Momenten- und Schubdiagramme und Export von Min/Max pro Lastsatz.
• Freebody — Berechnung ausgeglichener innerer/äußerer Kräfte und Momente sowie Abruf von Kontakt-/Konnektor-Kräften für Substrukturmodellierung.
• Nur-Druck-Auflager — Modellierung einseitiger Lager, automatische Erstellung abhängiger Lasten und Iteration von Lastsätzen.
• Rainflow-Zählung — Umwandlung unregelmäßiger Zeitverläufe in Zyklusmatrizen für Ermüdungsanalysen (verschiedene Filter- und Zyklusmethoden).
• Berichtsgenerator & Dienstprogramme — vorlagenbasierte Berichtserstellung, Mass & COG Tabellen, Dickenplot, Schweißaufsummierung, wirksame Plattenbreite, Spannungsgradient, Interpolation und mehr.

Arbeitsablauf & Integration

• Direkte Integration mit Ansys Workbench (.wbpj) — keine separate Modellübersetzung erforderlich.
• Unterstützt kombinierte Schalen- und Träger-Workflows sowie automatisierte Extraktion relevanter Prüfungen und Ergebnisse.
• Integrierbar in Ansys-Skripting und automatisierte Prozesse zur Reduzierung wiederkehrender Prüfaufgaben.

Validierung & Vertrauen
SDC for Ansys wird von Ingenieurteams und Zertifizierungsstellen für Prüfaufgaben in Projekten eingesetzt, die viele Lastkombinationen, große FE-Modelle und normbasierte Prüfungen erfordern (z. B. DNV, EN/Eurocode, ASME, API, ISO, NORSOK).

Technische Merkmale / Spezifikationen

• Produkttyp: Ansys Mechanical Erweiterung (Ansys Workbench Add-on).
• Modellkompatibilität: funktioniert mit Ansys Workbench .wbpj; Import expliziter LS-DYNA-Ergebnisse je nach kompatibler Ansys-Version.
• Normbibliothek: Prüfungen gegen 50+ Industriestandards (Knicken, Ermüdung, Bolzen, Festigkeit usw.).
• Automatisierung: vorlagenbasierte Berichtserstellung; automatisierte Prüfungen und Batch-Verarbeitung von Lastkombinationen.
• Pre/Post-Tools: Elementerkennung, Last- & Kombinationsinsertion, Peak Finder, Rainflow, Moment & Schub-Extraktion, Freebody, nur-Druck-Auflager, Dicken- und Schweißtools.
• Ausgaben: Grafiken, Tabellen und vollständige Prüfberichte geeignet für Audits und Zertifizierungsnachweise.
• Zielanwender: Struktur-, Maschinenbau-, Schiffbauingenieure, Rohrleitungs-, Bau- und Konstruktionsingenieure; Berater und Zertifizierungsteams.
• Testversion: Testversion und Demonstrations-Workflows verfügbar (Installation durch Anbieter).
