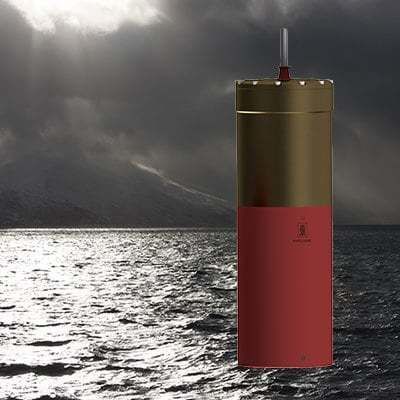

Sonar für Boot SY60

für SchiffeMehrstrahlfür aggressive Umgebung

Übersicht
Der Simrad SY60 ist ein omnidirektionaler Sonar der zweiten Generation für kommerzielle Anwendungen und Sportangeln. Er verfügt über eine erhöhte Anzahl an Wandelementen und eine höhere Sendeleistung zur Verbesserung der vertikalen Auflösungsfähigkeit, Zieltrennung und Verfolgung bei rauer See. Die Transceiver-Elektronik ist im Transducer untergebracht, wodurch Kabel und Störungen reduziert werden.

Wesentliche technische Verbesserungen (Einleitung)
Durch die Erhöhung der Elementeanzahl von 256 (SY50) auf 384 beim SY60 wird ein schmalerer vertikaler Strahl und eine höhere Auflösung in der Vertikalebene erreicht. Die Sendeleistung wurde im Vergleich zum SY50 verdoppelt und liefert etwa +3 dB Quellenpegel. Ein neuer SteadyPing-Bewegungssensor ist im Transducer integriert, um vollständige Stabilisierung bei rauer See sicherzustellen.

SteadyPing
SteadyPing ist ein neuer Stabilisierungssensor, der in den Transducer integriert ist. Er bietet deutlich höhere Genauigkeit als frühere Sensoren und ermöglicht eine präzise Stabilitätsdarstellung auf kurze Distanz und bei starkem Seegang. Schnelle Stabilisierung ist entscheidend bei der Verwendung schmaler Strahlen.

QuadPing®
QuadPing® ist eine fortschrittliche Funktion, die vier Übertragungen (Pings) gleichzeitig verwendet, um Fische von tiefen Gewässern bis zum Schiff zu finden und zu verfolgen. QuadPing wird als eigener Darstellungsmodus implementiert und als Software-Upgrade für unterstützte Systeme bereitgestellt.

• Zwei horizontale Darstellungsansichten: ein einzelner Streifen (Referenz) und eine kombinierte Ansicht aus drei Streifen.
• Die drei kombinierten Pings sind um 10° Neigung getrennt; die Neigung des mittleren Pings wird angezeigt.
• Die Frequenz wird für den zweiten Streifen angezeigt; die beiden anderen Streifen liegen ±1 kHz relativ zum zweiten.

Sonar AI
Der SY60 unterstützt Sonar AI, eine KI-Anwendung, die dabei hilft, relevante Ziele von Rauschen und unerwünschten Echos zu trennen. Wenn ein gültiges Ziel (Einzelfisch oder Schwarm) erkannt wird, kann automatisch ein Marker zur Identifikation und Verfolgung erscheinen. Sonar AI ermöglicht außerdem Fernbetrieb und automatische Software-Updates, sofern unterstützt (Installation/Upload der Anwendung erfordert, dass die Processor Unit online ist; ggf. Abonnementgebühren).

Bediensoftware 'Winson'
Der SY60 verwendet die Winson-Softwareplattform, die bei Simrad-Sonarsystemen gebräuchlich ist. Winson bietet mehrere Darstellungsansichten, die Möglichkeit, Ansichten zwischen Displays zu verschieben, und gleichzeitiges Pingen von Strahlen zur Erhöhung der Ping-Rate und Aktualisierungsfrequenz. Weitere Winson-Funktionen umfassen:

• Benutzeroberfläche in mehr als 20 Sprachen
• Intuitiver Zugriff auf Betriebsparameter
• Speichern und Abrufen bevorzugter Benutzereinstellungen
• Speichern und Wiedergeben von Sonarbildern und Videosequenzen
• Ziel- und Positionsverfolgung

Kompaktes Design und Installation
Der SY60 ist kompakt und für eine einfache Installation ausgelegt, geeignet auch für Schiffe mit begrenztem Sonarraum. Es gibt keinen separaten Transceiver-Schrank; es wird nur ein kleines Netzteil benötigt. Die Kommunikation zwischen der Rumpfeinheit (Transducer) und dem Brückenrechner erfolgt über ein einziges Ethernet-Kabel. Die Rumpfeinheit und der Rechner können bei kleineren Küstenschiffen ohne Drehstromversorgung mit Gleichstrom betrieben werden.

Kommunikation und Sensorintegration
Der Sonar bietet mehrere standardisierte Schnittstellen zur nahtlosen Kommunikation mit Schiffsensoren (geografische Informationen, Geschwindigkeit, Kurs). Der eingebaute Bewegungssensor verbessert die Betriebsgenauigkeit; die Genauigkeit kann durch Hinzufügen einer externen Motion Reference Unit (MRU) weiter erhöht werden.

Rumpfeinheiten
Es sind zwei Rumpfeinheiten verfügbar: Die Standard SY Hull Unit senkt den Transducer 600 mm unter den Rumpf, während die SY Compact Hull Unit ihn 400 mm absenkt. Beide Rumpfeinheiten haben eine empfohlene maximale Schiffs‑Geschwindigkeit von 15 Knoten. Die Rumpfeinheit wird am Installationsschacht montiert und befindet sich in der Regel im vorderen Schiffsteil, um Propeller- und Motorschall zu vermeiden.

Systemdiagramm (Systemeinheiten)
Die SY60-Systemeinheiten werden typischerweise auf der Brücke und in einem Sonarraum installiert. Zu den Hauptkomponenten eines SY60-Systems gehören üblicherweise (typisches Layout):
(A) Display (zweites Display optional)
(B) Bedienfeld (optional)
(C) Processor Unit (Computer)
(D) Power Supply Unit
(E) Hull Unit
(F) Hebemotor
(G) Installationsschacht
(H) Transducer

Sonar-Bedienfeld
Der SY60 unterstützt ein optionales Mk4-Bedienfeld, das über USB mit der Processor Unit kommuniziert. Das Bedienfeld bietet dedizierte/anpassbare Tasten und Regler, Zugriff auf Software‑Upgrades und Verwaltung der Benutzereinstellungen. Mit kompatiblen Processor Units kann das Mk4-Panel eine Fern‑Ein/Aus‑Funktion bieten. Eine eigene Stromversorgung für das Panel ist nicht erforderlich.

Eigenschaften / technische Spezifikationen

• Modellgeneration: omnidirektionaler Sonar der zweiten Generation
• Transducer-Elemente: 384 Elemente (anstatt 256 beim SY50)
• Vertikaler Strahl: schmaler Strahl (ca. 6,4°)
• Betrieb: 360° omnidirektional, omni-stabilisiert durch SteadyPing
• Sendeleistung: +3 dB Quellenpegel im Vergleich zum SY50 (verdoppelte Sendeleistung)
• QuadPing®: vier simultane Pings; drei geneigte Pings mit 10° Trennung; Frequenzversatz ±1 kHz für äußere Streifen
• Betriebsmodi: CHIRP- und CW-Übertragungen
• Doppelbetrieb: Doppelneigbereich -10° bis +60° und Doppelreichweitenfähigkeit
• Ping-Fähigkeit: gleichzeitiges Pingen von Strahlen (Winson-Software)
• Fernbedienung: vollständige Fernfunktionen und Remote‑Betriebsoptionen, falls unterstützt
• Eingebauter Bewegungssensor: SteadyPing-Sensor im Transducer; optionales externes MRU für höhere Genauigkeit
• Installation: Transceiver‑Elektronik im Transducer; weniger Kabel; einzelne Ethernet‑Verbindung zur Brücke
• Rumpfeinheiten: SY Hull Unit (600 mm Absenkung) und SY Compact Hull Unit (400 mm Absenkung)
• Maximale empfohlene Geschwindigkeit der Rumpfeinheit: 15 Knoten
• Darstellung: mehrere Ansichten, Speichern/Abrufen von Einstellungen, Speichern/Wiedergabe von Bildern und Videosequenzen, Ziel‑ und Positionsverfolgung
