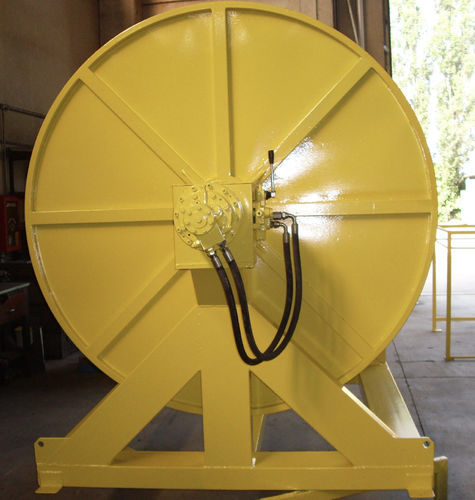

Rollreffanlage für Ölsperren AR/70

Kurzbeschreibung
Die Aufwickelvorrichtung ist so ausgelegt, dass sie die in den Zeichnungen angegebene Maximalmaße ohne Vorsprünge einnimmt. Sie wird mit einer Grundkonstruktion mit Gabelstapler-Aufnahmen und auf den Ständern verschweißten Hebeösen für Kranheben geliefert. Optional sind Räder zur Bodenbewegung möglich. Die Trommel verfügt über Eckverstärkungsprofile, eine Sicherheitsarretierung, Abflussauflageplatten und eine Befestigung für das Heckseil.

Beschreibung
Aufwickeltrommel mit horizontaler Achse, ausgelegt für bis zu 200 m der schwimmenden Barriere AR/70. Die Baugruppe besteht aus:

• Rahmen
• Aufrollspule (Trommel)
• Seitliche Stirnwand(Verkleidungen)
• Hydraulischer Getriebemotor

RAHMEN
Der Grundrahmen ist eine tragende Struktur aus AISI 304/316 Stahl mit Profilen 200×100 und 100×100, Wandstärke 5 mm (Alternative: marinisiertes Aluminium). Er ist ausgelegt zum Aufnehmen von 200 m der schwimmenden Barriere AR/70 (ca. 560 kg). Ein zusätzlicher mittiger Verstärkungsprofil erhöht die Festigkeit gegen Lasten durch das Spulen-Gewicht und Zugvorgänge.

SPOULE / TROMMEL
Die Aufrollspule besteht aus einer Zentralachse (Trommel Ø ≈ 450 mm). Ein Paar seitlicher Stirnwände aus AISI 316 Edelstahl, verschweißt auf 8 gleichmäßig verteilte AISI 304 Speichen, vervollständigen die rotierende Trommel. Der Umfangsring der Seitenteile besteht aus AISI 316 Rohrprofil (Ø 30 mm, Wandstärke 2 mm). Die Innenfläche ist nach innen gewölbt, um das Aufwickeln der Barriere zu erleichtern.

VERZINKUNG & LACKIERUNG
Oberflächenbehandlung im kompletten Epoxivinyl-Zyklus mit folgender Abfolge:

• Feuerverzinkung (Tauchverzinkung)
• Haftgrund
• Zwei Schichten Epoxidfarbe für den marinen Einsatz

OPTIONAL

• Führung zur Erleichterung der Handhabung der Ölsperre
• Lokales Bedienfeld mit IP55-Schutz
• Akustisch/optischer Bewegungsmelder
• Vollständig aus Marine-Aluminium gefertigte Ausführung
• Möglichkeit, die Motorisierung im Spulenachse unterzubringen

Technische Daten

• Spulenkapazität: bis zu 200 m der Barriere AR/70 (ca.)
• Spulengewicht: ca. 560 kg
• Trommeldurchmesser: Ø 450 mm ca.
• Rahmenmaterial: AISI 304/316 Stahl (Alternative: marinisiertes Aluminium)
• Rahmenprofile: 200×100 und 100×100, Wandstärke 5 mm; zusätzliches mittiges Verstärkungsprofil
• Seitenwände: AISI 316 Edelstahl; Umfangsring: AISI 316 Rohr Ø 30 mm, Wandstärke 2 mm; 8 AISI 304 Speichen gleichmäßig verteilt
• Stirnwandhöhe: 2000 mm
• Gesamthöhe: ca. 2300 mm
• Abstand zwischen Stirnwänden: 710 mm
• Elektromotor: 1,5 kW
• Versorgung: 380 V, 50 Hz – 1400 U/min
• Doppelgetriebe: Schneckengetriebe i=102
• Gesamtuntersetzungsverhältnis: 1:418,2
• Ausgangsdrehzahl: ca. 3,33 U/min
• Oberflächenbehandlung: Feuerverzinkung, Haftgrund und zwei Schichten Epoxidfarbe für den marinen Einsatz (vollständiger Epoxivinyl-Zyklus)
