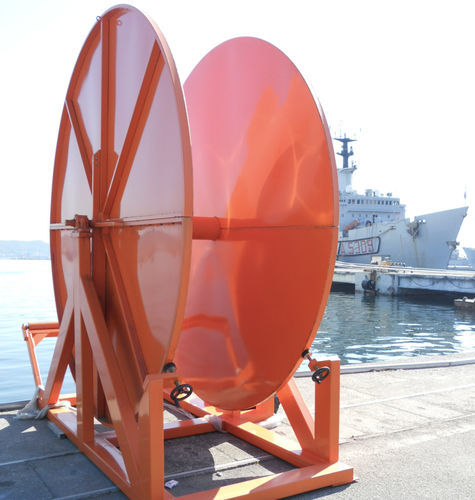

Rollreffanlage für Ölsperren AR/85

Kurzbeschreibung
Die Abrollvorrichtung nimmt die auf den Zeichnungen angegebenen Maximalmaße ein und hat keine hervorstehenden Teile. Sie verfügt über eine Basis mit Gabelstapler-Aufnahmen und an den Stielen angeschweißte Hebeösen für das Kranheben. Optional können besondere Räder zur Erleichterung der Bodenmanipulation montiert werden. Die Vorrichtung besitzt Eckverstärkungsprofile, eine Sicherheitsverriegelung, Ablauflaschen/Abstützplatten und eine Befestigung für das Heckseil.

Beschreibung
Die Trommel ist eine Ausführung mit horizontaler Achse, ausgelegt für bis zu 200 m Barriere des Typs AR/70, und besteht aus:

• Rahmen
• Trommel/Spule
• Seitenwände (Retentionswände)
• Hydraulischer Getriebemotor

RAHMEN
Der Grundrahmen ist eine tragende Struktur aus AISI 304/316-Stahl mit Profilen 200×100 und 100×100, 5 mm Wandstärke (alternativ in marinisiertem Aluminium). Er kann 200 m der schwimmenden Sperre Modell AR/85 für ca. 560 kg aufnehmen. Zur besseren Aufnahme der Belastungen durch das Gewicht der Spule und durch Zugvorgänge ist die Tragkonstruktion mit einem zusätzlichen Mittelprofil verstärkt.

SPULE
Die Wickeltrommel besteht aus einer Mittelachse (Trommel Ø ca. 450 mm). Ein Paar seitlicher Stirnwände aus AISI 316-Edelstahl, an 8 gleichmäßig verteilte AISI 304-Speichen geschweißt, vervollständigen die rotierende Trommel. Der Umfangsring der Seitenwände besteht aus AISI 316-Rohr ø 30 mm, Wandstärke 2 mm. Die Innenfläche ist zur Mitte hin konvex, um das Aufwickeln der Barriere zu erleichtern.

VERZINKUNG & LACKIERUNG
Oberflächenbehandlung im Vollzyklus Epoxy-Vinyl:

• Feuerverzinkung
• Haftgrund
• Zwei Schichten Epoxidfarbe für maritime Umgebung

OPTIONAL

• Führung zur Erleichterung der Handhabung der Anti-Verschmutzungs-Barriere
• Ortsbedienfeld mit IP55-Schutz
• Akustischer/optischer Bewegungsmelder
• Vollständig aus marinisiertem Aluminium gefertigt
• Möglichkeit, die Motorisierung im Trommelachse unterzubringen

Technische Daten

• Stirnwandhöhe: ca. 3500 mm
• Gesamthöhe: ca. 3800 mm
• Abstand zwischen Stirnwänden: ca. 850 mm
• Elektromotor: 1,5 kW
• Versorgung: 380 V, 50 Hz – 1400 U/min
• Doppelgetriebe: Schneckengetriebe i=102
• Gesamtuntersetzungsverhältnis: 1:418,2
• Abgangsdrehzahl: ca. 3,35 U/min
