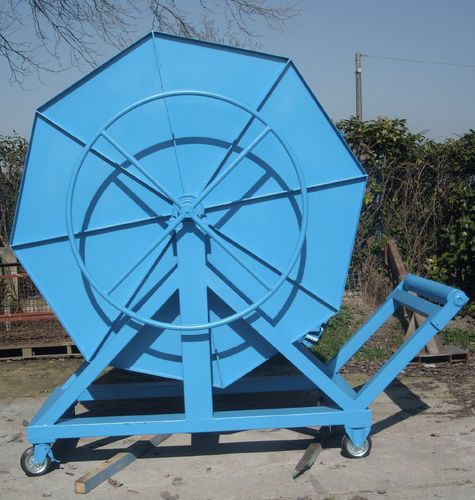

Rollreffanlage für Ölsperren BL/45

Kurzbeschreibung
Die montierte Zenit Ambiente Aufwickelrolle wurde zum Lagern und Ausbringen der Antiverschmutzungsbarriere BL/45 für den maritimen Einsatz entwickelt. Sie nimmt die in den Zeichnungen angegebenen Maximalmaße ohne Überstände ein. Die Einheit ist mit einem Sockel mit Gabelstapleröffnungen und an den Ständern angeschweißten Anschlagösen für Kranhebung ausgestattet. Optional können Räder zur Erleichterung der Bodenverstellung angebracht werden. Die Rolle verfügt über Eckverstärkungsprofile, eine Verriegelungssicherung, Wasserablaufauflagen und eine Heckseilbefestigung.

Beschreibung
Die Rolle ist ein Typ mit horizontaler Achse und einem Durchmesser, der bis zu 200 m der BL/45-Barriere aufnehmen kann. Sie besteht aus:

• Rahmen
• Aufwickelspule (Trommel)
• Seitenwände (Spanten)
• Hydraulischer Getriebemotor

RAHMEN
Der Grundrahmen besteht aus AISI 304/316 Stahl mit Profilen 200×100 und 100×100, Wandstärke 5 mm (Alternative: Marine-Aluminium). Zur besseren Aufnahme der Lasten durch das Spulen-Gewicht und die Zugphasen ist die Tragstruktur mit einem zusätzlichen Mittelprofil verstärkt.

SPULE
Die Aufwickelspule besteht aus einer Zentralachse (Trommel Ø 450 mm ca.). Ein Paar Seitenwände aus AISI 316 Edelstahl, auf acht gleichmäßig verteilten Speichen aus AISI 304 verschweißt, vervollständigen die rotierende Trommel. Der Außenring der Seitenwände ist aus AISI 316 Rohr 30 mm Ø, 2 mm Wandstärke gefertigt. Die Innenfläche ist nach innen gewölbt, um das Umwickeln der Barriere zu erleichtern.

VERZINKUNG & LACKIERUNG

• Feuerverzinkung
• Haftgrund
• Zwei Schichten Epoxidfarbe für Marineumgebung (vollständige Epoxy-Vinyl-Beschichtung)

OPTIONAL

• Führung zur Erleichterung der Handhabung der Antiverschmutzungsbarriere
• Lokales Bedienpult mit IP55-Schutz
• Akustisch/optischer Bewegungsmelder
• Komplettbauweise aus Marine-Aluminium
• Möglichkeit, die Motorisierung in die Spulenachse zu integrieren

Zusatzinformationen
SPANTENHÖHE: ca. 1500 mm
GESAMTHÖHE: ca. 1800 mm
ABSTAND ZWISCHEN SPANTEN: ca. 450 mm
ELEKTROMOTOR: 1,5 Kw
VERSORGUNG: 380V, 50 Hz – 1400 U/min
DOPPELGETRIEBE: Schneckengetriebe i=102
GESAMTÜBERSETZUNG: 1:418,2
AUSGANGSDREHZAHL: ca. 3,35 U/min

Technische Daten / Spezifikationen

• Kapazität: bis zu 200 m BL/45-Barriere
• Typ: Aufwickelrolle mit horizontaler Achse
• Trommeldurchmesser: ca. Ø 450 mm
• Rahmenmaterial: AISI 304/316 Stahl (Alternative: Marine-Aluminium)
• Profile: 200×100 und 100×100, Wandstärke 5 mm
• Spulen-Seitenwände: AISI 316 Edelstahl mit Speichen aus AISI 304
• Außenring: AISI 316 Rohr Ø 30 mm, Wandstärke 2 mm
• Innenfläche: nach innen gewölbt zur Erleichterung des Wickelns
• Antrieb: hydraulischer Getriebemotor (Option: Motorisierung in der Spulenachse)
• Elektromotor (falls vorhanden): 1,5 Kw
• Versorgung: 380V, 50 Hz – 1400 U/min
• Getriebe: Schneckengetriebe i=102, Gesamtübersetzung 1:418,2
• Ausgangsdrehzahl: ca. 3,35 U/min
• Oberfläche: Feuerverzinkung, Haftgrund, zwei Schichten Epoxid für Marineumgebung
• Handhabungsmerkmale: Sockel mit Gabelstapleröffnungen, Anschlagösen für Kranhebung, optionale Räder
• Optionale Zubehörteile: Führung, lokales Bedientableau IP55, akustisch/optischer Melder, Marine-Aluminium-Ausführung
