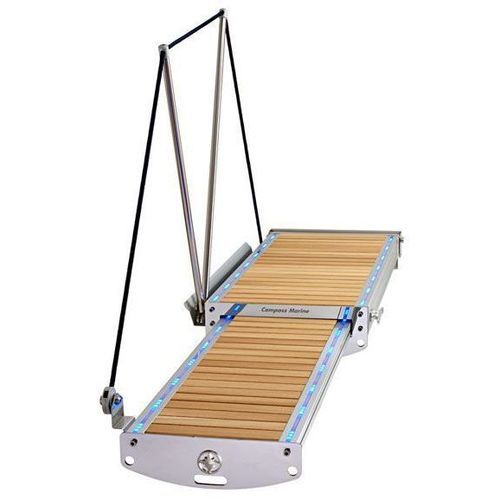

Gangway für Boote Flight

für YachtTeleskophydraulisch

Produktübersicht
Flight 100-120-150 sind zweiteilige, schiebende hydraulische Passerellen, die für mittlere und kleine Boote konzipiert wurden. Das Projekt zielt auf eine kostengünstige Lösung ab, ohne Leistung und Stabilität zu beeinträchtigen. Die Flight-Passerellen sind so ausgelegt, dass sie ein Tenderboot mit Motor tragen und das Anlegen am Steg für Ein- und Ausstieg ermöglichen. Ein optionaler zweiflügeliger Handlauf öffnet und schließt sich automatisch mit der Schiebefläche und wird in einem seitlichen Behälter der Passerelle verstaut.

Konstruktionsmerkmale
Die Tragstruktur besteht aus eloxiertem Aluminium und AISI 316 Edelstahl. Das Deck besteht aus rutschfesten Teak-Latten. Kritische mechanische Punkte sind mit werkseitig gefertigten Stiften und Schrauben aus AISI 316 Edelstahl gesichert. Die Seilanschläge des Handlaufs sind aus Aluminium, um Austausch oder Nachspannen zu erleichtern. Die Kolben sind vollständig aus AISI 316 Edelstahl gefertigt; auch die Rohranschlüsse sind aus Edelstahl. Flight-Passerellen sind vollständig mit Schrauben demontierbar, um Wartung und Austausch einzelner Ersatzteile zu erleichtern.

Hydraulikaggregat
Das Hydraulikaggregat ist mit einem 500 W Motor mit Antriebsspule, Sicherheitsventil und Druckeinstellung, einem Absperrhahn zur Regelung des Ölstroms und damit der Hubgeschwindigkeit sowie 4 Magnetventilen ausgestattet.

Elektrische Steuereinheit
Die elektrische Steuereinheit, zur Befestigung in der Bilge und eingeschlossen in einem Gehäuse mit IP77-Schutz, enthält die elektrischen Antriebskomponenten und den im Kit enthaltenen 4-Kanal-Radioempfänger. Die Verkabelung ist vorkonfektioniert, um den elektrischen Anschluss zu vereinfachen. Ein Funksender und ein Bedientastenfeld mit wahlweise Joystick oder Edelstahltasten werden serienmäßig geliefert.

Technische Daten (Zusammenfassung)
Die Flight-Passerellen sind für erhebliche Lasten ausgelegt: Bei voller Ausziehung sind sie für 250 Kg garantiert. Das Gesamtgewicht einschließlich Kolben beträgt 60 kg. Der Hubweg des Schiebetisches beträgt max. 800 mm. Der Hubweg ist bei der Montage am Spiegel nach Bedarf einstellbar. Verfügbare Größen: Flight 100, Flight 120 und Flight 150. Alle Modelle können außer den Frontplatten, die polierter Edelstahl bleiben, auch in Weiß geliefert werden.

Individualisierung

• Längen- und Breitenmaße
• Handlaufkonfiguration rechts/links oder beidseitig
• Oberflächen
• Deckmaterial
• Beleuchtung entlang der Passerelle
• Beschriftungen und Grafiken auf Anfrage

Oberflächen

• Aluminium
• Weiß
• Schwarz

Technische Merkmale / Spezifikationen

• Modelle: Flight 100, Flight 120, Flight 150
• Typ: zweiteilige schiebende hydraulische Passerelle
• Maximale garantierte Last (bei voller Ausziehung): 250 Kg
• Gesamtgewicht (einschließlich Kolben): 60 kg
• Hub des Schiebetisches: max. 800 mm
• Hubhöhe: bei Montage am Spiegel einstellbar
• Strukturmaterialien: eloxiertes Aluminium und AISI 316 Edelstahl
• Deck: rutschfeste Teak-Latten
• Stifte, Schrauben und Kolben: AISI 316 Edelstahl
• Seilanschläge des Handlaufs: Aluminium
• Hydraulikaggregat: 500 W Motor, Antriebsspule, Sicherheitsventil, Druckeinstellung, Ölstromhahn, 4 Magnetventile
• Elektrische Steuereinheit: Gehäuse mit IP77-Schutz, 4-Kanal-Radioempfänger, Funksender und Bedientastenfeld (Joystick oder Edelstahltasten)
• Handlauf: optionaler zweiflügeliger Handlauf, der sich automatisch öffnet/schließt und seitlich verstaut wird
• Demontierbarkeit: vollständig mit Schrauben demontierbar zur Erleichterung von Wartung und Ersatzteilen
