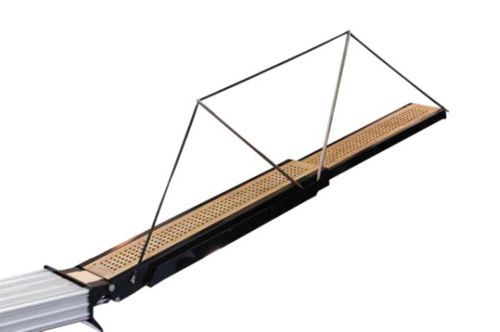

Yacht-Gangway Swim 270

Teleskopversenkbarhydraulisch

Überblick
Die Modelle Swim 270 und Swim 350 sind einziehbare Passerellen zur Montage an mittelgroßen und großen Yachten. Sie zeigen Compass Marine’s Kompetenz in der kundenspezifischen Entwicklung und Fertigung von maritimen Zugangssystemen.

Bewegung und Abmessungen
Die Swim-Passerellen bestehen aus zwei teleskopischen Abschnitten.

• Gesamtlänge (voll ausgefahren): 270 cm oder 350 cm
• Maximale Breite: 50 cm
• Minimale Breite an der Spitze: 45 cm
• Vertikaler Ausschlag: ±10°

Das Bewegungssystem ist elektro-hydraulisch und wird von einer programmierbaren SPS (PLC) gesteuert. Standardbedienung über festes Bedienfeld oder Fernbedienung. Integrierte Endschalter gewährleisten sichere Bedienung und Verstauung.

Konstruktion und Materialien
Die tragende Struktur besteht vollständig aus AISI 316 Edelstahl; die Trittfläche ist aus Teakrost, alternative Materialien auf Anfrage. Alle kritischen mechanischen Bauteile (Sicherungsstifte, Schrauben, Kolben) sind aus AISI 316 gefertigt. Das klappbare Geländer fährt beim Verstauen automatisch ein. Auslegungslast: bis zu 150 kg in voller Ausdehnung.

Anpassungsoptionen
Die Swim-Passerellen lassen sich projektbezogen anpassen:

• Maßgeschneiderte Länge und Breite
• Optionale Geländer
• Auswahl an Oberflächen
• Alternative Belagsmaterialien
• Integrierte LED-Beleuchtung entlang der Passerelle
• Individuelle Gravuren, Logos oder Dekormuster

Technische Daten

• Modellreihe: Swim-Serie
• Verfügbare Nennlängen: 270 cm, 350 cm (voll ausgefahren)
• Maximale Breite: 50 cm
• Minimale Spitzenbreite: 45 cm
• Vertikaler Ausschlag: ±10°
• Anzahl teleskopischer Abschnitte: 2
• Bewegungssystem: Elektro‑hydraulisch
• Steuereinheit: Programmierbare SPS (PLC), Software anpassbar
• Bedienoberflächen: Festes Bedienfeld (Standard) und Fernbedienung (Standard)
• Sicherheit: Integrierte Endschalter
• Material der tragenden Struktur: AISI 316 Edelstahl
• Trittfläche: Teakrost (anpassbar)
• Kritische mechanische Bauteile (Stifte, Schrauben, Kolben): AISI 316
• Klappgeländer: Fährt beim Verstauen automatisch ein
• Auslegungslast: Bis zu 150 kg in voller Ausdehnung
• Anpassungsmöglichkeiten: Länge/Breite, Geländeroptionen, Oberflächen, Belagsmaterialien, integrierte LED-Beleuchtung, individuelle Gravuren/Logos/Dekormuster
