Gangway für Boot Jump 240

für YachtTeleskophydraulisch

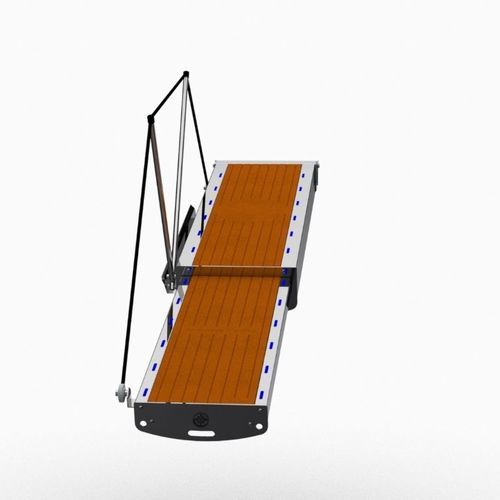

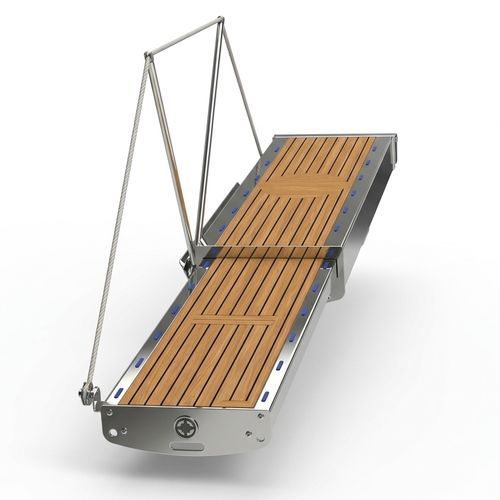

Übersicht Jump 240 ist eine zweiteilige hydraulische Schiebetreppe, entwickelt für mittelkleine Boote. Sie kann ein Tenderboot inklusive Motor tragen und verfügt über eine Anlegfunktion zur Erleichterung von Ein- und Ausstieg. Das optionale zweiarms Handlauf-System öffnet und schließt automatisch mit der Schiebefläche und wird in einem seitlichen Behälter verstaut.

Konstruktionsmerkmale Die tragende Struktur besteht aus AISI 316 Edelstahl. Die Beläge sind aus EASY TEAK Verbundmaterial (hergestellt von Compass Marine) und auf Anfrage anpassbar. Wichtige mechanische Punkte werden mit AISI 316 Bolzen und Schrauben aus eigener Fertigung gesichert. Seilanschläge des Handlaufs sind aus Aluminium für einfachen Austausch oder Nachspannen. Kolben und Rohrverbindungen sind vollständig aus AISI 316 Edelstahl gefertigt. Die Gangway ist zur Vereinfachung der Wartung komplett verschraubbar; Ersatzteile werden einzeln geliefert.

Hydraulikeinheit Die hydraulische Antriebseinheit umfasst einen 500 Watt Motor mit Antriebswicklung, ein Sicherheitsventil mit Druckeinstellung, einen Ölflusshahn zur Regelung der Hubgeschwindigkeit und vier Magnetventile.

Elektrische Steuereinheit Die elektrische Steuereinheit ist für die Befestigung im Bilgenbereich ausgelegt und in einem Gehäuse mit IP77-Schutz untergebracht. Sie enthält die gesamte elektrische Antriebssektion und den 4-Kanal-Funkempfänger, der im Lieferumfang enthalten ist. Die Verkabelung zur Steuereinheit ist vorkonfektioniert, um die elektrischen Anschlüsse zu vereinfachen. Ein Funksender und eine Bedienkonsole mit wahlweise Joystick oder Edelstahltasten werden serienmäßig geliefert.

Technische Daten

• Modell: Jump 240
• Struktur: AISI 316 Edelstahl
• Belag: EASY TEAK Verbundmaterial (anpassbar)
• Hydraulikmotor: 500 Watt
• Hydrauliksteuerung: Sicherheitsventil, Druckeinstellung, Durchflussregelhahn, 4 Magnetventile
• Elektrische Steuereinheit: Gehäuse IP77, enthält 4-Kanal Funkempfänger und vorkonfektionierte Anschlüsse
• Steuerung: Funksender und Bedientastatur (Joystick oder Edelstahltasten)
• Maximal garantierte Last bei voller Ausfahrt: 300 Kg
• Gesamtgewicht des Produkts (inkl. Kolben): 90 Kg
• Hubweg des Schiebetisches: 980 mm max
• Kolben und kritische Befestigungen: AISI 316 Edelstahl
• Handlauf: optionale zweiarms automatische Öffnung/Schließung und Verstauung

Anpassung

• Längen- und Breitenmaße
• Vorhandensein Handlauf R / L / BEIDE
• Oberflächen
• Deckmaterial
• Beleuchtung entlang des Stegs
• Beschriftungen und individuelle Grafiken auf Anfrage
