Hafen-Gangway Skywalk 850

für Yachthafenfür Yachtfür Steg

Produktübersicht

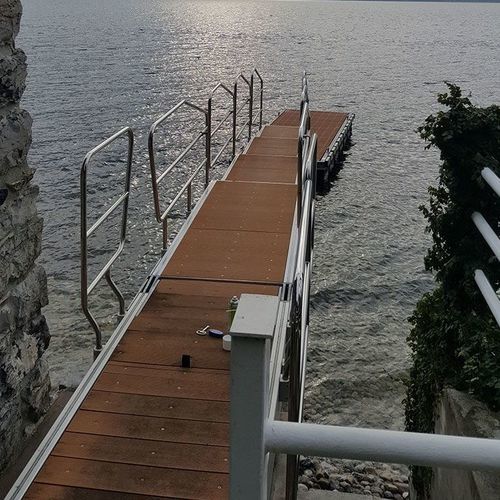

Skywalk 850 ist eine große Passerelle, konzipiert als Hafen- oder Marina-Bauwerk zum Verbinden von Kais, schwimmenden Pontons oder zur Bordung großer Yachten. Die feste Auflage kann für die Montage auf Yachten modifiziert werden, sodass die Einheit in einer speziellen Garage verstaut werden kann.

Bewegungen und Abmessungen
Skywalk 850 besteht aus fünf Sektoren: drei ausfahrbare Extraktionssektoren, ein Sektor, der die ausfahrbaren Teile aufnimmt und +90° nach oben / -20° nach unten schwenkt, und eine feste Stütze. Maximale Gesamtlänge (ausgefahren): 850 cm. Maximale Breite: 90 cm. Minimale Breite an der Spitze: 60 cm. Ein Ultraschallsensor an der Spitze verhindert Kollisionen bei Manövern. Die Positionierung wird über Endschalter überwacht und der elektro-hydraulische Antrieb wird von einem programmierbaren elektronischen Mikroprozessor gesteuert; die Steuerungssoftware kann an Projektanforderungen angepasst werden. Die Bewegung erfolgt über ein Bedienpult mit Joystick und über die mitgelieferte Funkfernbedienung.

Struktur
Die tragende Struktur kombiniert ein inneres Stahlelement, das mechanisch mit einem äußeren Element aus Aluminium gekoppelt ist, um Gewicht und Festigkeit auszugleichen und technische wie gestalterische Anforderungen zu erfüllen. Die Fronten der mobilen Sektoren bestehen aus AISI 316 Edelstahl für Korrosionsbeständigkeit im maritimen Einsatz.

Laufbelag

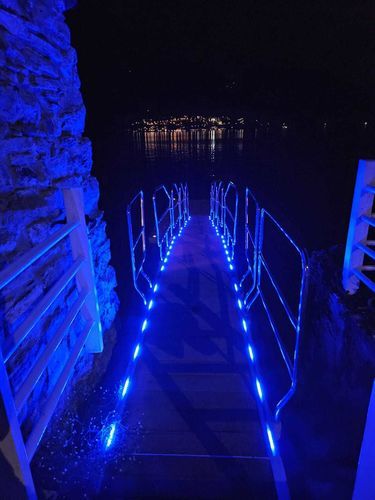

Der Laufbelag besteht aus Waben-Verbundlamellen, die Beständigkeit gegen Witterung, geringes Gewicht und geringen Wartungsaufwand bieten. Die Lamellen sind auf behandelten Aluminium-Legierungsplattformen befestigt, die in Abschnitten abnehmbar sind, um den Zugang zu internen Mechanismen für Wartung oder Reparatur zu ermöglichen. Die Passerelle ist beidseitig mit blauer LED-Beleuchtung ausgestattet. Auf beiden Seiten sind Edelstahl-Handläufe mit automatischem Schließmechanismus montiert; für Yachtanwendungen steht eine alternative, einklappbare Handlauf-Baugruppe (Relingspfosten, Stangen und oberer Handlauf) zur Verfügung, um das Stauvolumen zu reduzieren.

Zusatzfunktionen

• Ultraschall-Anti-Kollisionssensor an der Spitze
• Endschalter-Sensoren zur Positionskontrolle
• Elektro-hydraulischer Antrieb gesteuert von programmierbarem elektronischem Mikroprozessor
• Steuerung über Bedienpult mit Joystick und mitgelieferte Funkfernbedienung
• Blaue seitliche LED-Beleuchtung
• Abnehmbare Aluminium-Legierungsplattform-Abschnitte für Wartungszugang

Technische Daten

• Modell: Skywalk 850
• Gesamtlänge maximal (voll ausgefahren): 850 cm
• Maximale Breite: 90 cm
• Minimale Breite an der Spitze: 60 cm
• Anzahl Sektoren: 5 (3 ausfahrbare Extraktionssektoren, 1 aufnehmender/rotierender Sektor +90° / -20°, 1 feste Stütze)
• Spitzensensor: Ultraschall-Anti-Kollisionssensor
• Sensoren: Endschalter
• Antrieb: Elektro-hydraulischer Antrieb gesteuert von programmierbarem elektronischem Mikroprozessor
• Bedienelemente: Bedienpult mit Joystick und Funkfernbedienung (mitgeliefert)
• Innere Struktur: inneres Stahlelement mechanisch gekoppelt an äußeres Aluminiumelement
• Fronten der mobilen Sektoren: AISI 316 Edelstahl
• Laufbelag: Waben-Verbundlamellen auf behandelten Aluminium-Legierungsplattformen (in Abschnitten abnehmbar)
• Beleuchtung: blaue LED-Beleuchtung beidseitig
• Handläufe: Edelstahl-Handlauf mit automatischem Schließmechanismus; alternative einklappbare Lösung für Yachten (Relingspfosten, Stangen, oberer Handlauf)
