Gesichertes Verbindungssystem für Schiffe/Kai (GNL) SSL

Übersicht
Der Straatman SafeCom Ship-to-Shore Link (SSL) ist eine sicherheitskritische Kommunikations- und Notabschaltlösung für LNG-, Öl- und Chemikalienumschlagsvorgänge. Er ermöglicht ein simultanes Emergency Shutdown (ESD) von Schiffs- und Landanlagen, ausgelöst durch das SIS beider Seiten, und stellt eine standardisierte, nachvollziehbare und kontrollierte Schnittstelle für Umschlagvorgänge bereit.

Hauptvorteile

• Einfache Bedienung: intuitives HMI und einheitliche Leitstandsoberfläche
• Normenkonform: ausgelegt für ISO 28460, ISO 20519, SIGTTO, OCIMF und SGMF
• Hohe Verfügbarkeit: redundante Module und Backup-Systeme für durchgehenden Betrieb
• Modulares Design: konfigurierbar nach Projektanforderungen und Industrie-Verbindungstypen

Produktvarianten
Verfügbare Konfigurationen für LNG-Terminals, OCIMF-konforme Installationen, Retrofit-/Upgrade-Pakete und Ersatzteilkits. Straatman liefert verschiedene Gehäusegrößen und bietet Standby-/Availability-Services für Projekte mit erhöhten Verfügbarkeitsanforderungen.

Was Sie vom SafeCom SSL erwarten können

• Zentralisierte Steuerung und klare Übersicht: eine Bedienerschnittstelle für alle sicherheitskritischen Ship-to-Shore-Funktionen
• Sichere und nachvollziehbare Aktionen: kontrollierte Ausführung und Protokollierung von Freigaben und Abschaltungen
• Industrieerprobte Zuverlässigkeit: PLC- und SCADA-basierte Architektur für raue Offshore- und Terminalumgebungen
• Einfache Integration: Schnittstellen für Terminalsteuerung, Mooring Load Monitoring und Überwachungssysteme
• Langfristige Wartbarkeit: standardisierte Hardware/Software für globalen Support und Ersatzteilverfügbarkeit

SSL-Kompatibilität
Der SafeCom SSL entspricht den Branchenstandards und unterstützt folgende Verbindungstypen:

• 6-polige Furukawa Glasfaserverbindung
• 37-polige Pyle Elektroverbindung
• 4-polige Pyle Erdverbindung
• 6-polige Miyaki Elektroverbindung
• 5-polige SIGTTO Elektroverbindung (Supplier- und Receiver-Modi)
• 2-polige ADN-Verbindung
• Pneumatische Verbindung
• ITT Cannon Verbindung

Projektkonfiguration

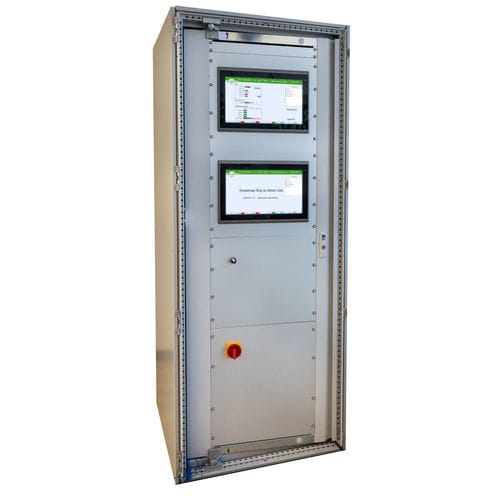

Typische Straatman SSL-Schränke integrieren zwei unabhängige Systeme in einem Gehäuse (Schiff und Land) mit Redundanz und separaten HMI-Modulen. Kerneinschlüsse:

• Dediziertes HMI-Modul für die Schiffsseite
• Dediziertes HMI-Modul für die Landseite
• Backup- und redundante Systeme für beide Module

Zusätzlich verfügbare Komponenten
Optionale Komponenten, die projektabhängig geliefert werden:

• Anschlusskästen
• Tragbare Kabeltrommeln
• Fest installierte Lagerungstrommeln
• Test- und Inbetriebnahmeequipment
• PABX und Hotline-Telefone

Warum SafeCom wählen

• Integrierte Redundanz für doppelte Sicherheit und hohe Verfügbarkeit
• Erprobte Technologie für zuverlässige ESD-Leistung
• Bedienerfreundliches HMI für klare Handhabung in kritischen Situationen
• Globaler Support, Datenprotokollierung und Wartungsoptionen
• Breite Kompatibilität gemäß internationalen maritimen und Terminal-Standards

Technische Daten

• Entwickelt für LNG-, Öl- und Chemikalientransfers mit sicherheitskritischer ESD-Funktionalität
• Konformität: ISO 28460, ISO 20519, SIGTTO, OCIMF und SGMF
• Unterstützte Verbindungstypen: Furukawa 6-polig (Faser), Pyle 37-polig (elektrisch), Pyle 4-polig (Erdung), Miyaki 6-polig (elektrisch), SIGTTO 5-polig (Supplier/Receiver), ADN 2-polig, pneumatisch, ITT Cannon
• Schrank integriert zwei unabhängige SSL-Systeme (Schiff und Land) mit Redundanz
• Industriearchitektur auf PLC- und SCADA-Basis
• Optionale Integration mit Mooring Load Monitoring und Terminal-Systemen
• Modular und anpassbar: Anschlusskästen, Trommeln, Testequipment, PABX/Hotline-Telefone verfügbar
