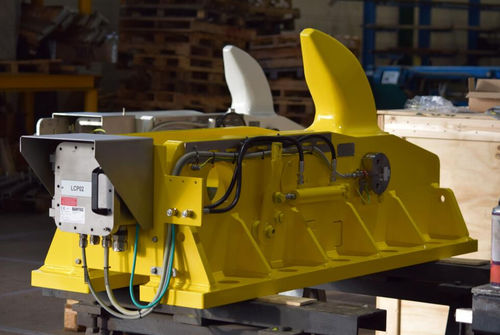

Ankerhaken FPSO

für SchiffeHafenfür Offshore-Plattformen

Übersicht
Entwickelt für kontrollierte Festmacher‑Manöver und sicheres Nottrennen in Offshore‑GNL‑ und Öl‑&‑Gas‑Anwendungen. Diese schnelllösenden Offshore‑Haken sind für FSRU Seiten‑an‑Seiten‑Ankerung sowie FPSO Tandem‑Ankerung und Entladung ausgelegt. Integrierbare Freigabeoptionen, Lastüberwachung und zertifizierbare Optionen für explosionsgefährdete Bereiche sind verfügbar.

FSRU‑Betrieb

• Seiten‑an‑Seiten‑Ankerung von LNG‑Schiffen und Terminals
• Dauerbetrieb während Beladung und Regasifizierung
• Sicheres Lösen unter Last in Notfällen

Optionale Integration

• Fernlösesysteme mit Anbindung an die Leitwarte
• Hydraulische oder elektrohydraulische Betätigung
• Echtzeit‑Lastüberwachung mit Alarmausgängen

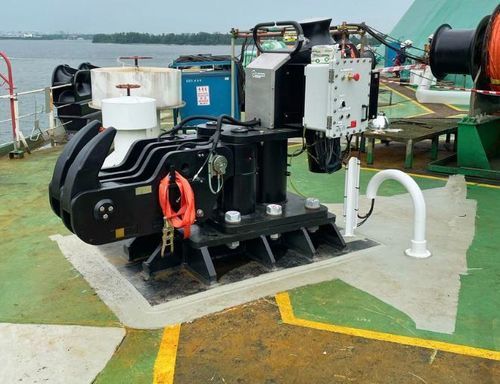

FPSO‑Betrieb
Entwickelt für Tandemankerung und Entladung, wenn Shuttle‑Tankern am Heck verbunden sind. Konfigurierbar als feststehender Einzelhaken oder projektbezogen an die Decksgeometrie angepasst.

• Gesteuerte Tandemankerung unter dynamischen Offshore‑Bedingungen
• Sichere Trennung während Entladung oder Notlösung
• Stabile Leinenführung bei wechselnden Lasten

Sichere Arbeitslast & kundenspezifisches Design
Sichere Arbeitslast (SWL) standardmäßig: 250–300 t. Höhere Kapazitäten und kundenspezifische mechanische Ausführungen auf Anfrage erhältlich, um projektspezifische Anforderungen zu erfüllen.

Integriertes Mooring‑Lastüberwachungssystem
Diese Option bietet:

• Echtzeitdaten zu Mooring‑Lasten
• Optische und akustische Alarme bei Überschreitung von Grenzwerten
• Überwachungs‑Paneele für lokale Schaltschränke oder Leitwarten

Für explosionsgefährdete Offshore‑Umgebungen ausgelegt
Komponenten und Systeme können so geliefert werden, dass sie den Anforderungen an explosionsgefährdete Bereiche in GNL‑ und Öl‑&‑Gas‑Anwendungen entsprechen.

• ATEX‑ und IECEx‑konforme Komponenten verfügbar
• Geeignet für Zone 1 und Zone 2
• Auslegung für raue Offshore‑Bedingungen und Meeresschutz gegen Korrosion

Anwendungen

• Floating Storage and Regasification Units (FSRU)
• Floating Production Storage and Offloading units (FPSO)
• LNG‑Terminals und Offshore‑Transfer‑Systeme
• Tandem‑ und Seiten‑an‑Seiten‑Mooring‑Konfigurationen

Hauptmerkmale

• Ausgelegt für FSRU Seiten‑an‑Seiten und FPSO Tandem‑Mooring
• Sicheres Lösen auch bei Volllast
• Fern-, manuelle oder hydraulische Freigabeoptionen
• ATEX/IECEx‑Zertifizierungsoptionen für Gefahrenbereiche
• Hohe Tragfähigkeit (250–300 t Standard; höher auf Anfrage)
• Entwickelt für Offshore‑Dauerbetrieb und Wartungsfreundlichkeit

Technische Daten

• Typ: Schnelllösender Offshore‑Haken für FPSO und FSRU
• SWL: 250–300 t (höhere Kapazitäten auf Anfrage)
• Montage: geschweißt oder verschraubt auf Deck; kundenspezifische Fundamente oder Halterungen
• Freigabeoptionen: fern, manuell, hydraulisch, elektrohydraulisch
• Überwachung: integrierte Lastzellen, optische/akustische Alarme, Leitwarten‑Paneele
• Zertifizierung: ATEX und IECEx konforme Optionen; geeignet für Zone 1 und Zone 2
