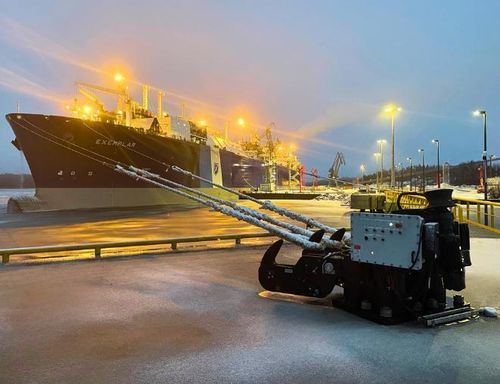

Haken für Schiff

für HafenterminalsHafenfür Gefahrenzonen

Übersicht
Die schnelllösenden Festmacherhaken von Straatman werden in den Niederlanden für Häfen, Terminals, LNG-Anleger, Offshore-Anlagen und Festmachbojen weltweit konstruiert und gefertigt. Sie ermöglichen es dem Bediener, Festmacherleinen sicher und kontrolliert auch unter Last zu lösen. Systeme sind mit manueller, elektrischer oder elektro-hydraulischer Auslösung, optionaler Lastüberwachung, Fernauslösung und Integration in Liegeplatz- und Umweltsysteme erhältlich.

Anwendungen

• Öl-, Gas- und Chemieterminals
• Massengutterminals (Kohle, Erz, Getreide)
• Container- und Stückgutterminals
• LNG-Terminals
• Offshore-Anleger, FPSO- und FSRU-Schiffe
• Festmachbojen und Einpunkt-Liegeplätze

Wesentliche Merkmale und konfigurierbare Optionen

• Einzel-, Doppel-, Dreifach- oder Vierfach-Hakenbaugruppen
• Manuelle, elektrische, hydraulische oder elektro-hydraulische Auslösemechanismen
• Lokale und Remote-Auslösung (Bedienfeld / Fernbedienung)
• Integrierter vertikaler Klampe zum Einholen der Festmacherleinen
• Optionales Mooring Load Monitoring System (MLMS) mit in-Haken Kraftaufnehmern
• Integration mit MoorControl-Software und Liegeplatz-/Umweltüberwachungssystemen
• Selbsttragende Haken mit begrenzter Bewegung, um Kontakt mit der Struktur zu verhindern
• Geschmiedete Hakenbauteile aus Stahl und gegenbalancierte Konstruktion
• Tauenhalter zur Vermeidung von Seilrutschen, wo erforderlich
• Explosionsgeschützte / für Gefahrenbereiche geeignete Komponenten verfügbar (ATEX / IECEx / Class 1 Division 2)
• Manueller Auslösehebel bei Volllast mit einem Betätigungsaufwand von ca. +/- 20 kg
• Kundenspezifische Grundplatten und Fundamente zur Anpassung an vorhandene Bolzenmuster
• Oberflächenvorbereitung und Beschichtungen nach ISO 12944 (C5M) Standard; Standardfarbton RAL 9005 (schwarz); alternative Beschichtungslieferanten verfügbar

Schnelllösung unter Last
Die Haken sind so ausgelegt, dass sie eine Festmacherleine unter Spannung bis zur Nennkapazität der Einheit lösen können. Angaben zur Safe Working Load (SWL) werden pro Haken geliefert (Beispiele: 100, 150, 200 metrische Tonnen); Mehrfach-Haken-Baugruppen kombinieren die Einzelkapazitäten, um die erforderliche Gesamtkapazität entsprechend Schiffs- und Liegeplatzanalyse zu erreichen.

Mooring Load Monitoring System (MLMS)
Das MLMS verwendet eine in jedem Haken eingebaute spezielle Kraftaufnehmerzelle zur Messung der auf die Festmacherleine wirkenden Kraft. Lastdaten werden dem Bediener (lokal und remote) angezeigt, um Einblick in die Festmachersituation während der Operationen zu geben und Warnungen auszulösen, wenn Lasten Schwellenwerte überschreiten.

Sicherheit, Prüfung und Konformität
Straatman prüft alle Haken an kalibrierten hausinternen Prüfmaschinen und liefert mit jeder Lieferung standardmäßige Prüfbescheinigungen. Prüfungen können, falls erforderlich, von Klassifikationsbehörden begleitet werden. Haken können mit zertifizierten elektrischen und Steuerkomponenten für Gefahrenbereiche entsprechend projektspezifischen Anforderungen geliefert werden. Die Konstruktionen erfolgen in Übereinstimmung mit branchenüblichen Vorgaben, einschließlich der OCIMF Mooring Equipment Guidelines (MEG4), wo anwendbar.

Lieferumfang

• Vollständig montiertes und geprüftes Hakensystem
• Steuerungstafeln und elektrische Komponenten (sofern zutreffend)
• Bedienungsanleitungen und technische Dokumentation
• Prüfzertifikate und Qualitätsunterlagen

Fertigung und Rückverfolgbarkeit
Entwurf, Fertigung und Prüfungen erfolgen hausintern in den Niederlanden. Die Materialrückverfolgbarkeit wird vom Einkauf bis zur Endproduktion gewährleistet: Jedes Material ist eindeutig identifiziert, registriert und gekennzeichnet und wird mit den erforderlichen Materialzertifikaten geliefert.

Technische Daten

• Handelsbezeichnung: Straatman Quick Release Mooring Hook
• Konfigurationen: Einzel- bis Vierfach-Hakenbaugruppen
• Auslösetypen: manuell, elektrisch, hydraulisch, elektro-hydraulisch
• Lastüberwachung: individuelle in-Haken Kraftaufnehmer (MLMS) mit lokaler und fernanzeige
• Integration: MoorControl-Integration und Liegeplatz-/Umweltüberwachung verfügbar
• Gefahrenbereich: ATEX / IECEx / Class 1 Division 2 Optionen für elektrische Komponenten
• Materialien: hochwertige geschmiedete Stahlkomponenten; Materialzertifikate und Rückverfolgbarkeit werden geliefert
• Oberflächenbehandlung: ISO 12944 (C5M) Standard; Standardlack RAL 9005; Alternativen verfügbar
• Manueller Auslöseaufwand: ca. +/- 20 kg bei Volllast
• Grundplatte: hochwertiger Stahl; kundenspezifische Grundplatten nach Bolzenmustern des Kunden verfügbar
• Prüfungen: zertifizierte Lastprüfungen an kalibrierten Maschinen; Prüfzertifikate enthalten
• Typische SWL-Beispiele: 100, 150, 200 metrische Tonnen pro Haken (endgültige Bewertung abhängig von Anwendung und Liegeplatzanalyse)
