Haken für Schlepper GS

für HafenschnelllösbarSchlepp

Übersicht

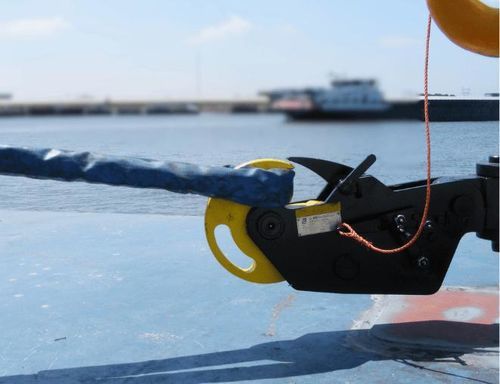

Der Straatman Schnellverschluss-Schlepphaken (Scheibentyp) ist ein auf dem Deck montiertes Gerät, entwickelt für sicheres Schleppen auf Arbeitsschiffen, Versorgungsschiffen, Hafenschiffen und Schleppern. Er sichert die Schleppleine und ermöglicht eine kontrollierte, sofortige Freigabe, während die Leine unter Spannung steht, wodurch manuelle Handhabungsrisiken reduziert und die Reaktionszeit in Notfällen verbessert werden.

Was ist ein Schnellverschluss-Schlepphaken?
Ein Schnellverschluss-Schlepphaken sichert die Schleppleine auf dem Deck und erlaubt eine schnelle, kontrollierte Freigabe unter voller Spannung bis zur Nennkapazität des Hakens. Diese Funktion erhöht die Sicherheit der Besatzung und die operative Kontrolle bei Schlepp- und Notfallsituationen.

Freigabe unter Last
Straatman-Haken sind so konstruiert, dass sie die Schleppleine unter voller Spannung bis zur zugelassenen Safe Working Load (SWL) freigeben und dabei ein vorhersehbares Verhalten sowie kontrollierte Energieabfuhr beim Auslösen gewährleisten.

Schnellverschluss-Schlepphaken Typ GSH
Die GSH-Baureihe von Straatman ist ein manueller Scheibenhaken, der mit Hebel oder Leine betätigt wird. Der Betätigungsaufwand liegt selbst bei voller SWL unter 33 lb (≈15 kgf). Ein integrierter Zwei-Schritt-Auslöser reduziert unbeabsichtigtes Öffnen. Die gegengewuchtete Scheibe begrenzt die Aufschlagenergie und ermöglicht ein schnelles, kontrolliertes manuelles Zurücksetzen nach der Auslösung.

Schnellverschluss-Schlepphaken Typ GMH
Die GMH-Baureihe kombiniert Festmach- und Schleppfunktionen. Zur Serienausstattung gehört ein Rope Keeper zur sicheren Handhabung beim Schleppen und zur einfachen Umschaltung zwischen Festmachen und Schleppen bei voller Kontrolle.

Konfiguration und Optionen

• Federspeicher-Dämpfer
• Maßgeschneiderte Hakengeometrien
• Lokale hydraulische oder pneumatische Auslösung
• Fernsteuerbare Auslösung
• Lastüberwachungs- und Alarmsysteme
• Fundamente, Halterungen oder Pfosten zur Deckintegration

Prüfung und Verifizierung
Jeder Straatman-Haken wird auf einem kalibrierten hydraulischen Prüfstand mit einer Kapazität von bis zu 3.500 kN geprüft. Scheibenhaken werden mit Prüfbelastungen bis zu 200 % SWL getestet; der GSH-100 wird gemäß den Konstruktionskriterien mit 150 % SWL geprüft. Die Auslösefunktion wird bei SWL verifiziert; auf Wunsch kann eine Klassifikationsgesellschaft die Prüfungen begleiten.

Spezialausführungen und projektbezogene Lösungen
Straatman bietet projektbezogene Lösungen, einschließlich integrierter Fundamente zur Direktverschweißung auf das Deck und hydraulischer Stoßdämpfer, die mit Partnern entwickelt wurden, um die Lastkontrolle zu verbessern und die Installation bei anspruchsvollen Anwendungen zu vereinfachen.

Was Sie von Straatman erwarten können

• Über 50 Jahre fachspezifische Erfahrung
• Niederländisch entwickelte Produkte
• Bewährte Freigabekonzepte unter Last
• Langfristiger Service und Ersatzteilversorgung

Technische Daten

• Safe Working Load (SWL) Bereich (GSH): 15 bis 100 Tonnen
• Betätigungskraft zum Auslösen: unter 33 lb (≈15 kgf) bei voller SWL
• Auslösefähigkeit: kontrollierte Freigabe unter voller Spannung bis zur Nennkapazität
• Prüfbelastung: Scheibenhaken getestet bis 200 % SWL (GSH-100 getestet zu 150 % SWL laut Auslegung)
• Prüfstandskapazität: kalibrierter Hydraulikprüfstand bis 3.500 kN
• Auslösemechanismus: integrierte Zwei-Schritt-Freisetzung zur Reduzierung unbeabsichtigten Öffnens
• Konstruktionsmerkmale: gegengewuchtete Scheibe zur Begrenzung des Energieeintrags und schnelles manuelles Zurücksetzen
• GMH-spezifisch: standardmäßiger Rope Keeper für kombinierte Festmach-/Schleppoperationen
• Betrieb: manuell per Hebel oder Leine; optional hydraulische, pneumatische oder ferngesteuerte Auslösung
