Automatisches Einzelpunktverankerungssystem / für Hafenterminals (BAS)

für Schiffe

Überblick
Das Berthing Aid System (BAS) von Straatman ist ein landgestütztes Andockhilfesystem, das in Echtzeit Distanz-, Positions- und Geschwindigkeitsinformationen bereitstellt, um das sichere Anlegen von Schiffen an Kais und Terminals zu unterstützen. Jedes System wird an die Terminalanordnung und Betriebsanforderungen angepasst.

Funktionsweise

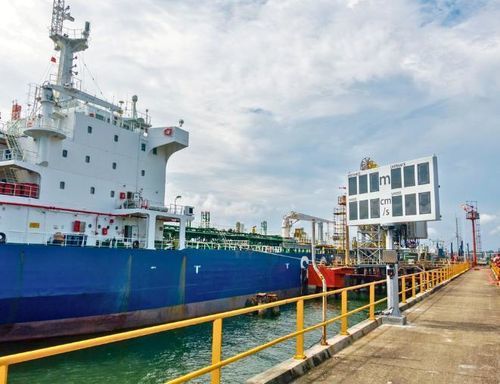

Laser-Sensoren messen kontinuierlich die Entfernung zwischen Schiffsaufbau und Kai. Die Messdaten werden in Echtzeit verarbeitet und den Bedienern am Kai sowie im Kontrollraum angezeigt. Daten können auf großen LED-Anzeigen am Kai und an Bedienerarbeitsplätzen dargestellt werden. Straatman koordiniert die Lieferung der LED-Anzeigen über ein verbundenes Unternehmen, um Sichtbarkeit unter allen Bedingungen zu gewährleisten.

Betriebliche Unterstützung und Integration
Das BAS lässt sich in Terminalsysteme integrieren, um tägliche Anlegevorgänge zu unterstützen. Optionale Funktionen umfassen kabellose Tablet-Verbindungen, Pager-Systeme und die Integration in PC- oder PLC-gesteuerte Anzeigen. Die Komponenten ergeben eine integrierte Lösung, die an verschiedene Terminallayouts und Umweltbedingungen anpassbar ist.

Wesentliche Messparameter

• Abstand zwischen Schiff und Kai
• Anfahrgeschwindigkeit
• Bug- und Heckposition
• Schiffs­winkel während der Anfahrt

Merkmale der Laser-Sensoren
Straatman-Lasersensoren sind für den Dauerbetrieb in anspruchsvollen maritimen Umgebungen und für flexible Montage ausgelegt. Wichtige Merkmale:

• Hochpräzise, wartungsfreie Laser-Messung
• Messbereich: 0 bis 300 Meter
• Genauigkeit: ± 2 cm
• Schienenmontageoptionen für flexible Installation
• Ausführungen für Zone 1 und Zone 2
• Zuverlässiger Betrieb bei allen Witterungsbedingungen

Systemkonfiguration und Anzeigeoptionen
Verfügbare Optionen erlauben die Anpassung an den Einsatzort:

• Große LED-Anzeigen bis zu 300 Meter Sichtbarkeit (tagsüber)
• PC- oder PLC-gesteuerte Anzeigesysteme
• Kompakte Anzeigegeräte (2500 × 1200 × 200 mm)
• LED-Technik für hohe Sichtbarkeit
• Kosteneffiziente Lösungen für Gefahrenbereiche

Für Terminal- und Kai-Betrieb ausgelegt
Das BAS ist für verschiedene Terminaltypen konzipiert, darunter:

• Öl- und Gasterminals
• Chemie- und Flüssigschüttgutterminals
• LNG-Terminals
• Containerterminals
• General Cargo- und Offshore-Kais

Vorteile
Das System verringert Unsicherheiten in der Endanlegungsphase, ermöglicht schnelle Entscheidungen, reduziert Anlagerisiken und hilft, Schäden an Schiffen, Kaimauern und Fendern zu vermeiden. Es unterstützt sicheres Anlegen bei eingeschränkter Sicht, dichtem Verkehr und wechselnden Wetterbedingungen.

Technische Daten

• Messtechnik: kontinuierliche Laser-Sensoren
• Messbereich: 0 bis 300 m
• Messgenauigkeit: ± 2 cm
• Anzeigesichtbarkeit: LED-Anzeigen sichtbar bis 300 m (tagsüber)
• Anzeige­steuerung: PC- oder PLC-gesteuerte Anzeigesysteme
• Kompakte Anzeigemaße: 2500 × 1200 × 200 mm
• Montage: Schienenmontageoptionen für Sensoren
• Umwelt­eignung: zuverlässiger Betrieb bei allen Witterungsbedingungen
• Eignung für Gefahrenbereiche: Optionen für Zone 1 und Zone 2
• Optionale Integrationen: drahtlose Tablet-Kommunikation, Pager-Systeme, Integration in Terminalsteuerumgebungen
