Flexible mechanische Kupplung

für SchiffemaßgefertigtDichtung

Produktübersicht

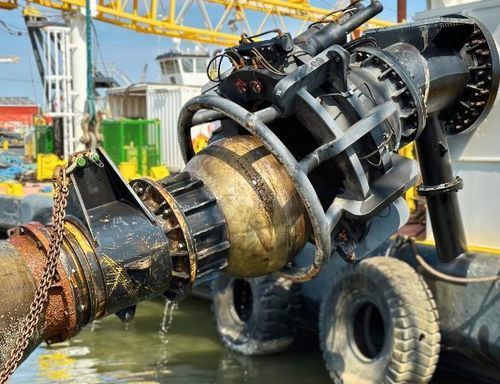

Das Schnellverschluss-Kugelgelenk Straatman ermöglicht die sichere, schnelle und kontrollierte Trennung von Baggerleitungen. Es ist für Offshore- und Küstenbaggerarbeiten ausgelegt, bei denen eine schnelle Trennung unter Last oder Druck erforderlich ist, um Personal und Anlage zu schützen.

Speziell für Baggersysteme entwickelt
Speziell für Baggersysteme konzipiert, bietet das Schnellverschluss-Kugelgelenk (pinch ball joint) eine zuverlässige Kupplung, die schnell gelöst werden kann, ohne die Leitungsintegrität oder den Schiffsbetrieb zu beeinträchtigen.

Typische Anwendungen

• Baggerleitungen unter Druck
• Schnell- oder Nottrennungen

Betrieb & Anwendung
Der weibliche Teil wird am Bagger oder Ponton befestigt, der männliche Teil an der schwimmenden Rohrleitung oder dem Schlauch. Die Trennung erfolgt über einen Sicherungsring, der die Teile verbindet. Größere Ausführungen lassen sich hydraulisch betätigen, um eine kontrollierte Trennung zu gewährleisten; kleinere Größen sind manuell bedienbar.

Konstruktion
Die Baugruppe besteht aus drei Hauptkomponenten: weiblicher Teil, männlicher Teil und einem zweiteiligen, im weiblichen Teil gelagerten Sicherungsring. Das Design gewährleistet eine sichere Kupplung und ermöglicht bei Bedarf eine schnelle Trennung.

Technische Daten

• Innendurchmesser Rohrleitungen: Ø 300 – Ø 1.100 mm
• Max. Schwenkwinkel (männlicher Teil): 20° (Standard)
• Max. Betriebsdruck: 6 – 45 Bar

Hauptmerkmale

• Schnelle und kontrollierte Trennung: Ermöglicht sichere Trennung von Rohrleitungen unter anspruchsvollen Bedingungen
• Betriebssicherheit: Reduziert Risiken für Besatzung und Ausrüstung während der Trennung
• Bewährte Zuverlässigkeit: Geeignet für wiederholte Einsätze im schweren Baggerbetrieb

Verfügbare Optionen

• Hydraulische Betätigung für kontrollierte, ferngesteuerte Trennung
• Höhere Druckklassen für spezielle Anwendungen
• Abweichende Schwenkwinkel zur Kompensation von Leitungsfehlstellungen und Schiffsbewegungen
• Wechselbare Auskleidungen für schnellen Austausch und geringere Wartungszeiten
• Fangring oder kundenspezifische Konen zur verbesserten Führung beim Kuppeln/Trennen
