Kette für Boot Grade 2

für SchiffeAnkerStegglied

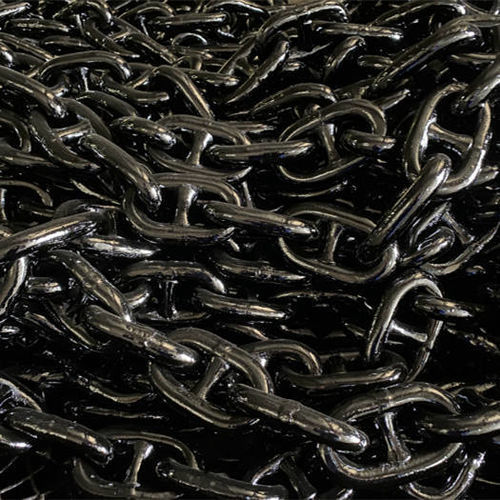

Boat Anchor Chain Grade 2 ist eine maritime Bolzenanker-Kette, die für die Verankerung von Schiffen, Booten und Schiffen entwickelt wurde und in Stahlqualität 2 angeboten wird. Sie wird von Wuhan Jiangnan Anchor Chain Co., LTD (JNAC), einem chinesischen Ankerkettenhersteller mit einschlägigen Zulassungen der Klassifikationsgesellschaften, geliefert. Kettenlasttabelle (Prüflast kN / Bruchlast kN / Gewicht von 27,5 m Schuss kg)

• Kopfzeile: Kettendurchmesser (mm) | Prüflast Klasse II (kN) | Prüflast Klasse III (kN) | Bruchlast Klasse II (kN) | Bruchlast Klasse III (kN) | Gewicht von 27,5m (kg)
• 16 | 107 | 150 | 150 | 216 | 160
• 17,5 | 127 | 179 | 179 | 256 | 190
• 19 | 150 | 211 | 211 | 301 | 230
• 20.5 | 175 | 244 | 244 | 349 | 265
• 22 | 200 | 280 | 280 | 401 | 300
• 24 | 237 | 332 | 332 | 476 | 365
• 26 | 278 | 389 | 389 | 556 | 420
• 28 | 321 | 449 | 449 | 642 | 490
• 30 | 368 | 514 | 514 | 735 | 565
• 32 | 417 | 583 | 583 | 833 | 635
• 34 | 468 | 655 | 655 | 937 | 720
• 36 | 523 | 732 | 732 | 1050 | 800
• 38 | 581 | 812 | 812 | 1160 | 879
• 40 | 640 | 895 | 895 | 1280 | 980
• 42 | 703 | 981 | 981 | 1400 | 1082
• 44 | 769 | 1080 | 1080 | 1540 | 1188
• 46 | 837 | 1170 | 1170 | 1680 | 1298
• 48 | 908 | 1270 | 1270 | 1810 | 1413
• 50 | 981 | 1370 | 1370 | 1960 | 1526
• 52 | 1060 | 1480 | 1480 | 2110 | 1645
• 54 | 1140 | 1590 | 1590 | 2270 | 1774
• 56 | 1220 | 1710 | 1710 | 2430 | 1906
• 58 | 1290 | 1810 | 1810 | 2600 | 2051
• 60 | 1380 | 1940 | 1940 | 2770 | 2194
• 62 | 1470 | 2060 | 2060 | 2940 | 2338
• 64 | 1560 | 2190 | 2190 | 3130 | 2492
• 66 | 1660 | 2310 | 2310 | 3300 | 2650
• 68 | 1750 | 2450 | 2450 | 3500 | 2836
• 70 | 1840 | 2580 | 2580 | 3690 | 2982
• 73 | 1990 | 2790 | 2790 | 3990 | 3274

Abmessungen der Ankerkettenglieder (d → l / p / b) in mm

• Kopf: d (mm) | l (mm) | p (mm) | w (mm)
• 16 | 96 | 64 | 58
• 17,5 | 105 | 70 | 63
• 19 | 114 | 76 | 68
• 20.5 | 123 | 82 | 74
• 22 | 132 | 88 | 79
• 24 | 144 | 96 | 86
• 26 | 156 | 104 | 94
• 28 | 168 | 112 | 101
• 30 | 180 | 120 | 108
• 32 | 192 | 128 | 115
• 34 | 204 | 136 | 122
• 36 | 216 | 144 | 130
• 38 | 228 | 152 | 137
• 40 | 240 | 160 | 144
• 42 | 252 | 168 | 151
• 44 | 264 | 176 | 158
• 46 | 276 | 184 | 166
• 48 | 288 | 192 | 173
• 50 | 300 | 200 | 180
• 52 | 312 | 208 | 180
• 54 | 324 | 208 | 187
• 56 | 336 | 224 | 202
• 58 | 348 | 232 | 209
• 60 | 360 | 240 | 216
• 62 | 372 | 248 | 223
• 64 | 384 | 256 | 230
• 66 | 396 | 264 | 238
• 68 | 408 | 272 | 245
• 70 | 420 | 280 | 252
• 73 | 438 | 292 | 263

Hersteller- und Produkthinweise

• Hersteller: Wuhan Jiangnan Anchor Chain Co. LTD (JNAC), gegründet 1987, spezialisiert auf die Herstellung von Ankerketten für die Schifffahrt und Ausrüstungsprodukte.
• Ankerkettentypen: Bolzenglieder und bolzenlose Glieder - Bolzengliederketten bieten eine höhere Festigkeit und Widerstandsfähigkeit gegen Verdrehen, wenn sie gestapelt werden.
• Erläuterung zur Stahlsorte: abgestufter Ankerkettenstahl, unterteilt in M2 (keine Wärmebehandlung) und M3 (wärmebehandelt), wobei eine höhere Sorte eine höhere Zugfestigkeit bietet und eine geringere Gliedergröße bei gleicher Festigkeit ermöglichen kann.

Karakteristika / technische Daten

• Material: CM490, CM690
• Technik: Abbrennstumpfschweißung
• Verwendung: Schiffsbeschläge für Schiffe, Boote und Schiffe
• Größenbereich (Gliederdurchmesser d): ø16 mm - ø72 mm (Tabellen liefern detaillierte Werte bis ø73 mm)
• Oberflächenoptionen: Schwarzer Bitumenanstrich, Feuerverzinkung (HDG), kein Anstrich
• Kettenaufbau: Gemeinsames Glied, Großes Glied, Endglied
• Zubehör: Kenterschäkel, Ankerschäkel (Endschäkel, D-Schäkel), Wirbel
• Zahlungsbedingungen: T/T; L/C bei Sicht
• Lieferzeit: 7-35 Tage nach Auftragsbestätigung
• Versandhafen: WUHAN / SHANGHAI, CHINA
• Zertifikate/Zulassungen: CCS, BV, ABS, KR, RS, ISO 9001, ISO 45001, ISO 14001
