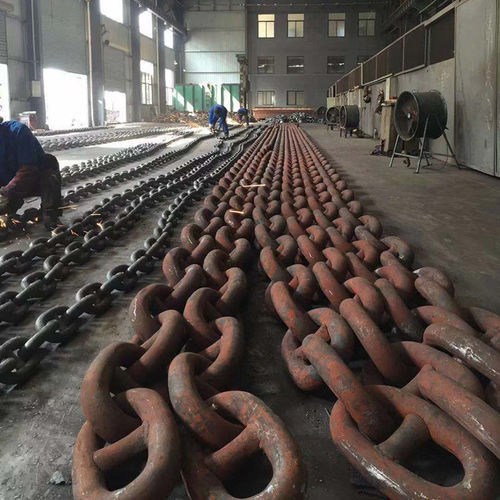

Kette für Schiffe Grade 3

für BootAnkerStegglied

Die Ankerkette Güteklasse 3 ist eine für die Schifffahrt geeignete Bolzenankerkette für Schiffe und Boote, die von Wuhan Jiangnan Anchor Chain Co. LTD (JNAC) hergestellt wird. Sie wird aus hochfesten Stählen mit Abbrennstumpfschweißung hergestellt und ist in einer breiten Palette von Durchmessern und Oberflächenausführungen für den maritimen Einsatz erhältlich. Wichtige Informationen zum Produkt

• Werkstoff: CM490, CM690
• Technologie: Abbrennstumpfschweißung
• Verwendung: Schiffsbeschläge für Schiffe, Boote und Schiffe
• Größenbereich: ø16 mm - ø72 mm
• Oberflächenbehandlungen: Schwarzer Bitumenanstrich, HDG (feuerverzinkt) oder keine Lackierung
• Kettenzusammensetzung: Gemeinsames Glied, Großes Glied, Endglied
• Zubehör: Kenterschäkel, Ankerschäkel (Endschäkel, D-Schäkel), Wirbel
• Zahlungsbedingungen: T/T; L/C bei Sicht
• Lieferzeit: 7-35 Tage nach Auftragsbestätigung
• Versandhafen: Wuhan / Shanghai, China

Kettenlast & Gewicht (M2 & M3) - Prüflast (kN), Bruchlast (kN), Gewicht pro 27,5 m (kg)

• 16 mm - Prüflast II: 107 kN; Prüflast III: 150 kN; Bruchlast II: 150 kN; Bruchlast III: 216 kN; Gewicht (27,5 m): 160 kg
• 17,5 mm - Prüfkraft II: 127 kN; Prüfkraft III: 179 kN; Bruchkraft II: 179 kN; Bruchkraft III: 256 kN; Gewicht (27,5 m): 190 kg
• 19 mm - Prüflast II: 150 kN; Prüflast III: 211 kN; Bruchlast II: 211 kN; Bruchlast III: 301 kN; Gewicht (27,5 m): 230 kg
• 20,5 mm - Prüfkraft II: 175 kN; Prüfkraft III: 244 kN; Bruchkraft II: 244 kN; Bruchkraft III: 349 kN; Gewicht (27,5 m): 265 kg
• 22 mm - Prüfkraft II: 200 kN; Prüfkraft III: 280 kN; Bruchkraft II: 280 kN; Bruchkraft III: 401 kN; Gewicht (27,5 m): 300 kg
• 24 mm - Prüfkraft II: 237 kN; Prüfkraft III: 332 kN; Bruchkraft II: 332 kN; Bruchkraft III: 476 kN; Gewicht (27,5 m): 365 kg
• 26 mm - Prüflast II: 278 kN; Prüflast III: 389 kN; Bruchlast II: 389 kN; Bruchlast III: 556 kN; Gewicht (27,5 m): 420 kg
• 28 mm - Prüfkraft II: 321 kN; Prüfkraft III: 449 kN; Bruchkraft II: 449 kN; Bruchkraft III: 642 kN; Gewicht (27,5 m): 490 kg
• 30 mm - Prüfkraft II: 368 kN; Prüfkraft III: 514 kN; Bruchkraft II: 514 kN; Bruchkraft III: 735 kN; Gewicht (27,5 m): 565 kg
• 32 mm - Prüfkraft II: 417 kN; Prüfkraft III: 583 kN; Bruchkraft II: 583 kN; Bruchkraft III: 833 kN; Gewicht (27,5 m): 635 kg
• 34 mm - Prüflast II: 468 kN; Prüflast III: 655 kN; Bruchlast II: 655 kN; Bruchlast III: 937 kN; Gewicht (27,5 m): 720 kg
• 36 mm - Prüfkraft II: 523 kN; Prüfkraft III: 732 kN; Bruchkraft II: 732 kN; Bruchkraft III: 1050 kN; Gewicht (27,5 m): 800 kg
• 38 mm - Prüfkraft II: 581 kN; Prüfkraft III: 812 kN; Bruchkraft II: 812 kN; Bruchkraft III: 1160 kN; Gewicht (27,5 m): 879 kg
• 40 mm - Prüfkraft II: 640 kN; Prüfkraft III: 895 kN; Bruchkraft II: 895 kN; Bruchkraft III: 1280 kN; Gewicht (27,5 m): 980 kg
• 42 mm - Prüfkraft II: 703 kN; Prüfkraft III: 981 kN; Bruchkraft II: 981 kN; Bruchkraft III: 1400 kN; Gewicht (27,5 m): 1082 kg
• 44 mm - Prüfkraft II: 769 kN; Prüfkraft III: 1080 kN; Bruchkraft II: 1080 kN; Bruchkraft III: 1540 kN; Gewicht (27,5 m): 1188 kg
• 46 mm - Prüfkraft II: 837 kN; Prüfkraft III: 1170 kN; Bruchkraft II: 1170 kN; Bruchkraft III: 1680 kN; Gewicht (27,5 m): 1298 kg
• 48 mm - Prüfkraft II: 908 kN; Prüfkraft III: 1270 kN; Bruchkraft II: 1270 kN; Bruchkraft III: 1810 kN; Gewicht (27,5 m): 1413 kg
• 50 mm - Prüfkraft II: 981 kN; Prüfkraft III: 1370 kN; Bruchkraft II: 1370 kN; Bruchkraft III: 1960 kN; Gewicht (27,5 m): 1526 kg
• 52 mm - Prüfkraft II: 1060 kN; Prüfkraft III: 1480 kN; Bruchkraft II: 1480 kN; Bruchkraft III: 2110 kN; Gewicht (27,5 m): 1645 kg
• 54 mm - Prüflast II: 1140 kN; Prüflast III: 1590 kN; Bruchlast II: 1590 kN; Bruchlast III: 2270 kN; Gewicht (27,5 m): 1774 kg
• 56 mm - Prüfkraft II: 1220 kN; Prüfkraft III: 1710 kN; Bruchkraft II: 1710 kN; Bruchkraft III: 2430 kN; Gewicht (27,5 m): 1906 kg
• 58 mm - Prüflast II: 1290 kN; Prüflast III: 1810 kN; Bruchlast II: 1810 kN; Bruchlast III: 2600 kN; Gewicht (27,5 m): 2051 kg
• 60 mm - Prüflast II: 1380 kN; Prüflast III: 1940 kN; Bruchlast II: 1940 kN; Bruchlast III: 2770 kN; Gewicht (27,5 m): 2194 kg
• 62 mm - Prüfkraft II: 1470 kN; Prüfkraft III: 2060 kN; Bruchkraft II: 2060 kN; Bruchkraft III: 2940 kN; Gewicht (27,5 m): 2338 kg
• 64 mm - Prüfkraft II: 1560 kN; Prüfkraft III: 2190 kN; Bruchkraft II: 2190 kN; Bruchkraft III: 3130 kN; Gewicht (27,5 m): 2492 kg
• 66 mm - Prüflast II: 1660 kN; Prüflast III: 2310 kN; Bruchlast II: 2310 kN; Bruchlast III: 3300 kN; Gewicht (27,5 m): 2650 kg
• 68 mm - Prüflast II: 1750 kN; Prüflast III: 2450 kN; Bruchlast II: 2450 kN; Bruchlast III: 3500 kN; Gewicht (27,5 m): 2836 kg
• 70 mm - Prüfkraft II: 1840 kN; Prüfkraft III: 2580 kN; Bruchkraft II: 2580 kN; Bruchkraft III: 3690 kN; Gewicht (27,5 m): 2982 kg
• 73 mm - Prüflast II: 1990 kN; Prüflast III: 2790 kN; Bruchlast II: 2790 kN; Bruchlast III: 3990 kN; Gewicht (27,5 m): 3274 kg

Abmessungen der Ankerkettenglieder (typisch, mm)

• 16 mm - l: 96; p: 64; w: 58
• 17,5 mm - l: 105; p: 70; w: 63
• 19 mm - l: 114; p: 76; w: 68
• 20.5 mm - L: 123; S: 82; B: 74
• 22 mm - L: 132; S: 88; B: 79
• 24 mm - L: 144; S: 96; B: 86
• 26 mm - L: 156; S: 104; B: 94
• 28 mm - l: 168; p: 112; B: 101
• 30 mm - l: 180; p: 120; B: 108
• 32 mm - l: 192; p: 128; B: 115
• 34 mm - l: 204; p: 136; w: 122
• 36 mm - l: 216; p: 144; w: 130
• 38 mm - l: 228; p: 152; w: 137
• 40 mm - l: 240; p: 160; b: 144
• 42 mm - l: 252; p: 168; b: 151
• 44 mm - l: 264; p: 176; b: 158
• 46 mm - l: 276; p: 184; b: 166
• 48 mm - l: 288; p: 192; w: 173
• 50 mm - l: 300; p: 200; w: 180
• 52 mm - l: 312; p: 208; w: 180
• 54 mm - l: 324; p: 208; w: 187
• 56 mm - l: 336; p: 224; w: 202
• 58 mm - l: 348; p: 232; w: 209
• 60 mm - l: 360; S: 240; B: 216
• 62 mm - L: 372; S: 248; B: 223
• 64 mm - L: 384; S: 256; B: 230
• 66 mm - L: 396; S: 264; B: 238
• 68 mm - l: 408; p: 272; b: 245
• 70 mm - l: 420; p: 280; b: 252
• 73 mm - l: 438; p: 292; b: 263

Hinweise

• Stahlsorten: M2 und M3 (M3-Ketten sind wärmebehandelt; höhere Güteklasse = höhere Zugfestigkeit).
• Längenmessung: Standard-Schusslänge = 27,5 m; die Kettenlängen setzen sich aus den durch Verbindungsschäkel verbundenen Längen zusammen.

Karakteristika / technische Daten

• Denomination commerciale (Modell): Anchor Chain Grade 3
• Materialien: CM490, CM690
• Fertigungstechnik: Abbrennstumpfschweißen
• Anwendbare Verwendung: Marine-Ankerkette für Schiffe, Boote und Schiffe
• Erhältliche Durchmesser: ø16 mm - ø72 mm (Produktliste zeigt typische Werte bis ø73 mm)
• Oberflächenbehandlungen: Schwarzer Bitumenanstrich, feuerverzinkt (HDG) oder unlackiert geliefert
• Kettenteile: gemeinsames Glied, Erweiterungsglied, Endglied
• Typisches Zubehör: Kenterschäkel, Ankerschäkel (End/D-Schäkel), Wirbel
• Zahlung: T/T; L/C auf Sicht
• Lieferungsvorlaufzeit: 7-35 Tage nach Auftragsbestätigung
• Hafen: Wuhan / Shanghai, China
• Zertifizierungen: CCS, BV, ABS, KR, RS, ISO 9001, ISO 45001, ISO 14001
