Kette für Boot

für SchiffeAnkerStegglied

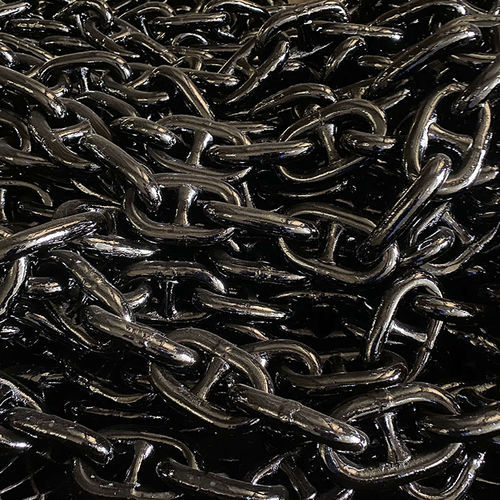

Die Chaincables for Ship Black Painted sind maritime Ankerkettenglieder, entwickelt für Schiffe, Boote und Wasserfahrzeuge, und werden in verschiedenen Durchmessern und Oberflächenbeschichtungen für unterschiedliche Einsatzanforderungen angeboten.

Produktübersicht

• Material: CM490, CM690.
• Technologie: Flash-Butt-Schweißen (Flash Butt Welding).
• Verwendung: maritime Beschläge für Schiff, Boot und Wasserfahrzeug.
• Größenbereich: Ø16 mm – Ø72 mm (typischer Produktionsbereich in Tabellen bis Ø73 mm angegeben).
• Verfügbare Oberflächen: schwarze bituminöse Lackierung, HDG (feuerverzinkt), oder unbehandelt (nackt).
• Aufbau der Kette: bestehend aus Normalglied, Vergrößerungsglied und Endglied.
• Zubehör: Kenter-Schäkel, Anker-Schäkel (Endschäkel, D-Schäkel), Drehgelenk.
• Zahlungsbedingungen (typisch): T/T; L/C bei Sicht.
• Lieferzeit (typisch): 7–35 Tage nach Auftragsbestätigung.
• Verschiffungshafen (typisch): WUHAN / HAFEN SHANGHAI, CHINA.
• Zertifikate: CCS, BV, ABS, KR, RS, ISO 9001, ISO 45001, ISO 14001.

Last & Gewicht pro Schuss (Länge 27,5 m) — Ketten-Ø / Proof Load II (kN) / Proof Load III (kN) / Break Load II (kN) / Break Load III (kN) / Gewicht (kg)

• 16 mm — 107 / 150 / 150 / 216 / 160 kg
• 17.5 mm — 127 / 179 / 179 / 256 / 190 kg
• 19 mm — 150 / 211 / 211 / 301 / 230 kg
• 20.5 mm — 175 / 244 / 244 / 349 / 265 kg
• 22 mm — 200 / 280 / 280 / 401 / 300 kg
• 24 mm — 237 / 332 / 332 / 476 / 365 kg
• 26 mm — 278 / 389 / 389 / 556 / 420 kg
• 28 mm — 321 / 449 / 449 / 642 / 490 kg
• 30 mm — 368 / 514 / 514 / 735 / 565 kg
• 32 mm — 417 / 583 / 583 / 833 / 635 kg
• 34 mm — 468 / 655 / 655 / 937 / 720 kg
• 36 mm — 523 / 732 / 732 / 1050 / 800 kg
• 38 mm — 581 / 812 / 812 / 1160 / 879 kg
• 40 mm — 640 / 895 / 895 / 1280 / 980 kg
• 42 mm — 703 / 981 / 981 / 1400 / 1082 kg
• 44 mm — 769 / 1080 / 1080 / 1540 / 1188 kg
• 46 mm — 837 / 1170 / 1170 / 1680 / 1298 kg
• 48 mm — 908 / 1270 / 1270 / 1810 / 1413 kg
• 50 mm — 981 / 1370 / 1370 / 1960 / 1526 kg
• 52 mm — 1060 / 1480 / 1480 / 2110 / 1645 kg
• 54 mm — 1140 / 1590 / 1590 / 2270 / 1774 kg
• 56 mm — 1220 / 1710 / 1710 / 2430 / 1906 kg
• 58 mm — 1290 / 1810 / 1810 / 2600 / 2051 kg
• 60 mm — 1380 / 1940 / 1940 / 2770 / 2194 kg
• 62 mm — 1470 / 2060 / 2060 / 2940 / 2338 kg
• 64 mm — 1560 / 2190 / 2190 / 3130 / 2492 kg
• 66 mm — 1660 / 2310 / 2310 / 3300 / 2650 kg
• 68 mm — 1750 / 2450 / 2450 / 3500 / 2836 kg
• 70 mm — 1840 / 2580 / 2580 / 3690 / 2982 kg
• 73 mm — 1990 / 2790 / 2790 / 3990 / 3274 kg

Maß der Ankerkettenglieder (typische Gliedabmessungen in mm) — Größe (d) / l / p / w

• 16 mm — l 96 / p 64 / w 58
• 17.5 mm — l 105 / p 70 / w 63
• 19 mm — l 114 / p 76 / w 68
• 20.5 mm — l 123 / p 82 / w 74
• 22 mm — l 132 / p 88 / w 79
• 24 mm — l 144 / p 96 / w 86
• 26 mm — l 156 / p 104 / w 94
• 28 mm — l 168 / p 112 / w 101
• 30 mm — l 180 / p 120 / w 108
• 32 mm — l 192 / p 128 / w 115
• 34 mm — l 204 / p 136 / w 122
• 36 mm — l 216 / p 144 / w 130
• 38 mm — l 228 / p 152 / w 137
• 40 mm — l 240 / p 160 / w 144
• 42 mm — l 252 / p 168 / w 151
• 44 mm — l 264 / p 176 / w 158
• 46 mm — l 276 / p 184 / w 166
• 48 mm — l 288 / p 192 / w 173
• 50 mm — l 300 / p 200 / w 180
• 52 mm — l 312 / p 208 / w 180
• 54 mm — l 324 / p 208 / w 187
• 56 mm — l 336 / p 224 / w 202
• 58 mm — l 348 / p 232 / w 209
• 60 mm — l 360 / p 240 / w 216
• 62 mm — l 372 / p 248 / w 223
• 64 mm — l 384 / p 256 / w 230
• 66 mm — l 396 / p 264 / w 238
• 68 mm — l 408 / p 272 / w 245
• 70 mm — l 420 / p 280 / w 252
• 73 mm — l 438 / p 292 / w 263

Eigenschaften / technische Spezifikationen

• Hersteller: Wuhan Jiangnan Anchor Chain Co., LTD (JNAC).
• Referenzierte Stahlgüten: M2 und M3 (M3 beinhaltet Wärmebehandlung; höhere Güte = höhere Zugfestigkeit).
• Standard-Messeinheit für einen Schuss: 27,5 m (Länge eines Schusses).
• Gliedtypen: stud link (mit Bolzen, höhere Festigkeit, widersteht Verdrehung) und studless link — stud link wird üblicherweise für moderne große und mittlere Schiffe verwendet.
• Typischer Produktumfang: Ankerkettensysteme, Ankerkette für Bojen und Zubehöroprodukte; Montage und zugehörige Dienstleistungen.
