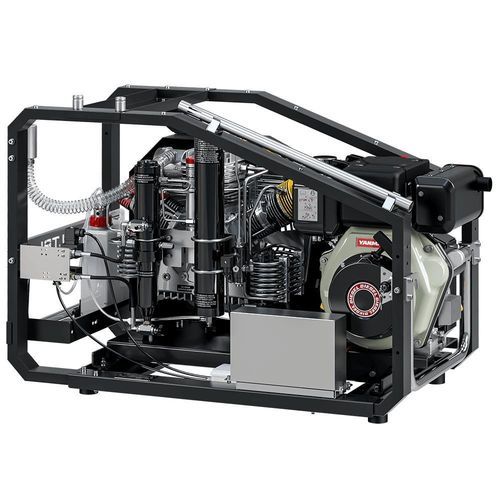

Tauchkompressor Ergo Diesel

AtemluftKolbeneingetaucht

Übersicht Ergo Diesel gehört zur Efficient Line von Coltri: ein mobiler dieselbetriebener Hochdruckkompressor zur Erzeugung von Atemluft für Tauchen, industrielle und Notfalleinsätze. Er kombiniert ein 3-stufiges Aluminium-Monoblock-Pumpenaggregat mit dem Maxifilter-Reinigungssystem und einem offenen, wartungsfreundlichen Gestell.

Hauptmerkmale

• 3-stufiges Hochdruck-Pumpenaggregat, Aluminium-Monoblock
• Vernebelungsschmierung mit in Öl getauchtem Zapfen
• Ansaugfilter: 10 µm
• Rohre, Fittings und Muttern aus AISI 316 Edelstahl
• Zwischenkondensatabscheider nach der zweiten Stufe und Hochdruck-Endkondensatabscheider
• Sicherheitsventile nach jeder Kompressionsstufe
• Druckguss-Aluminiumzylinder mit Nicasil-Laufbuchse für hohe Wärmedispersion
• Geschmiedete Aluminiumpleuelstangen und geschmiedete Stahlkurbelwelle
• Edelstahlventile in 2. und 3. Stufe; hochbelastbare Rollenlager
• Gehärtete Stahl-Dritte Stufe mit fünf speziellen Gusseisensegmenten und Druckstücken an 2./3. Stufe zur Eliminierung seitlicher Kolbenkräfte
• Maxifilter-Reinigungssystem für Atemluft

Motor / Antrieb

• Dieselbetriebene Kraftübertragung über Keilriemen auf das Pumpenaggregat
• Optionaler Yanmar-Dieselmotor, 6,8 kW, für dieses Modell verfügbar
• Schwenkbare Motorträgerplatte sorgt für konstante Keilriemenspannung

Reinigungssystem — Maxifilter Das Maxifilter verwendet kombinierte Molekularsieb- und Aktivkohle-Filterpatronen zur Entfernung von Feuchtigkeit, Öldampf und Verunreinigungen. Bei Verwendung originaler Filterpatronen unterstützt das System die Aufbereitung der Atemluft gemäß Normen (z. B. DIN EN 12021). Filterkapazität (Eintritt 20°C @ 200 bar): 890 m³.

Rahmen und Aufbau

• Offener Stahlrahmen für einfache Wartung und Transport
• Thermogeformtes Schutzgehäuse leitet Kühlluft über Zylinder und Zwischenleitungen
• Oberfläche: kratzfeste Pulverbeschichtung, RAL 9005 Schwarz

Serienausstattung

• Zwei Flaschenanschlüsse (wählbar: DRV DIN 232 mit Manometer, DRV DIN 300 mit Manometer oder DRV INT/YOKE 232 bar)
• 2 Füllschläuche à 1,2 m
• Druckhalteventil
• Maxifilter-Reinigungsanlage
• Ölstandskontrolle mit automatischer Abschaltung
• Gestellfarbe: RAL 9005 Schwarz

Technische Daten

• Modell: Ergo Diesel
• Baureihe: Efficient Line
• Pumpentyp: 3-stufiger Hochdruck, Aluminium-Monoblock
• Ansaugfilter: 10 µm
• Reinigung: Maxifilter (Molekularsieb + Aktivkohle), Kapazität 890 m³ (20°C @ 200 bar)
• Motor (optional): Yanmar Diesel, 6,8 kW
• Materialien: Rohre/Fittings/Muttern AISI 316; Druckguss-Zylinder mit Nicasil; geschmiedete Pleuel; geschmiedete Kurbelwelle; Edelstahlventile (2./3. Stufe)
• Lager: hochbelastbare Rollenlager
• 3. Stufe: gehärteter Stahl mit 5 Gusseisensegmenten
• Sicherheit: Sicherheitsventile nach jeder Stufe; Druckhalteventil
• Befüllausstattung: zwei wählbare Flaschenanschlüsse; 2 Füllschläuche 1,2 m
• Rahmenfinish: pulverbeschichteter Stahl, RAL 9005 schwarz
