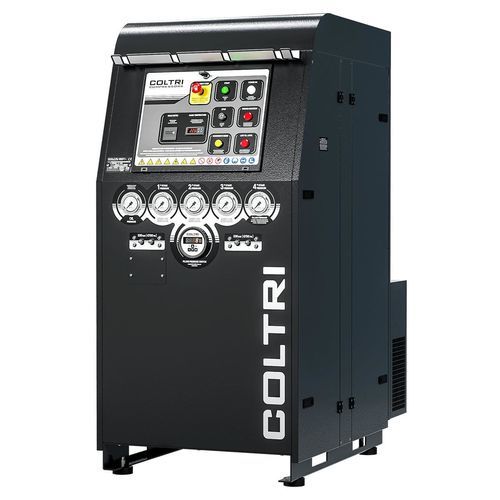

Der Silent-Kompressor aus Coltris Heavy Duty Line ist eine schallgedämpfte Kabinenlösung für die Erzeugung von hochdruck Atemluft in Umgebungen, die niedrige Geräuschpegel und einen dauerhaft professionellen Betrieb erfordern.

4-stufiges Pumpenaggregat

• 4-stufiges Hochdruck-Pumpenaggregat, Aluminium-Monoblock
• Zwangsschmierung mit Niederdruck-Zahnradpumpe und Schalter für Mindestschmieröldruck
• Ansaugfilter 10 µm; Rohrleitungen, Fittings und Muttern aus AISI 316
• Zwischenkondensatabscheider nach 2. und 3. Stufe; Sicherheitsventile nach jeder Stufe
• Spezial-Gusszylinder mit geringer Rauigkeit; geschmiedete Aluminiumpleuel und geschmiedete Kurbelwelle
• Hochstromventile in 1.–3. Stufe; robuste Rollenlager; Druckstücke in 2. und 3. Stufe zur Eliminierung seitlicher Kräfte

Elektromotor
Dreiphasen-Elektromotor verfügbar von 7,5 bis 11 kW. Die Bewegungsübertragung zum Pumpenaggregat erfolgt über Keilriemen für einfache Wartung.

Hyperfilter-Reinigungssystem

• Zwei Patronen in Reihe: 1) Molekularsieb zur Feuchtigkeitsentfernung; 2) Molekularsieb + Aktivkohle zur Entfernung von Öl-Dämpfen und Verunreinigungen
• Abscheider zwischen 2. und 3. Stufe verbessert die Feuchtigkeitsabscheidung
• Filterkapazität (Zuluft 20°C, 200 bar): 3.050 m³
• Ermöglicht die Konformität mit DIN EN 12021 bei Verwendung originaler Hyperfilter-Patronen

Elektrischer Schrank

• ON/OFF-Schalter mit Motorschutz
• Digitaler elektronischer Druckschalter, welcher den Kompressor am Enddruck stoppt
• Entleerung aller Zwischenabscheider und des Endabscheiders im Betrieb; Zeitschaltuhr für automatische Kondensatentleerung
• Integrierter Leerlaufstart (automatische Entladung bei jedem Abschalten); Kondensat-Auffangbehälter 5 L mit Schalldämpfer (nutzbar ~3 L)
• Zwischenstufenmanometer zur Diagnose und Überprüfung der Ventildichtigkeit

Rahmen

• Schallgedämpftes Kabinengehäuse mit vertikaler Entwicklung, Stahlrahmen mit kratzfester Pulverbeschichtung RAL 9005
• Externe Ölstandsanzeige und Ölablass; Bedientafel mit Zwischenstufenmanometern, Öldruckmanometer und Innenraumtemperaturanzeige
• Alarme für Anwesenheit, falsche Phasenfolge und Ölmangel; Bedienelemente für Start/Stopp und manuellen Kondensatablass zur Vereinfachung von Betrieb und Wartung

Serienausstattung

• 4 Flaschenanschlüsse wählbar: DIN 232, DIN 300 oder INT/YOKE 232 bar
• 4 Füllpeitschen 1,2 m
• Druckhalteventil; Interstage-Kontrollmanometer
• Doppeltes PED-zertifiziertes Hyperfilter-System; automatische Kondensatentleerung mit Fördersystem in den Kanister
• Automatische Drehrichtungsüberwachung; elektronischer Druckschalter mit Abschaltung; Ölstandskontrolle mit Abschaltung; Ölpumpe inklusive
• Automatische Abschaltung bei hoher Innentemperatur; Rahmenfarbe RAL 9005

Anwendungen

• Erzeugung von Atemluft für professionelle Anwendungen (Tauchen, Rettungsdienste, industrielle Atemluftsysteme) und Hochdruckanwendungen mit Bedarf an geräuscharmer Betriebsweise

Hinweise

• Das Hyperfilter und originale Patronen sind erforderlich, um die DIN EN 12021-Konformität zu erreichen. Leistungsangaben beziehen sich auf Zuluft bei 20°C und 200 bar.

Technische Daten

• Modellreihe: Heavy Duty Line (Silent)
• Pumpenaggregat: 4-stufiges Hochdruckaggregat, Aluminium-Monoblock
• Filtration: Ansaugfilter 10 µm; Hyperfilter Doppelpatrone (Molekularsieb + Aktivkohle)
• Filterkapazität: 3.050 m³ (Zuluft 20°C, 200 bar)
• Motor: Dreiphasig 7,5–11 kW
• Kondensattank: 5 L (nutzbar ~3 L)
• Flaschenanschlüsse: DIN 232 / DIN 300 / INT-YOKE 232 bar (4 Anschlüsse)
• Füllschläuche: 4 × 1,2 m
• Sicherheit: Sicherheitsventile nach jeder Stufe; Zwischenstufenmanometer für Diagnose
• Kabine: schallgedämpftes vertikales Gehäuse, externe Ölstand/-Ablass, Pulverbeschichtung RAL 9005
