Tauchkompressor Open

AtemluftKolbenZahnrad

Übersicht

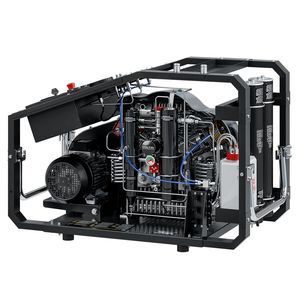

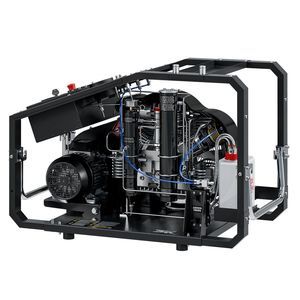

Open ist ein Hochdruck-Kompressor in offener Rahmenbauweise, entwickelt für die Erzeugung von Atemluft und das Befüllen von Flaschen in industriellen und tauchbezogenen Anwendungen. Ausgelegt für hohe Volumenströme und Dauerbetrieb mit leicht zugänglichen Wartungspunkten.

Pumpenaggregat

• 4-stufiges Hochdruck-Pumpenaggregat, Aluminium-Monoblock
• Zwangsschmierung mit Niederdruck-Zahnradpumpe
• Ansaugfilter: 10 µm
• Rohre, Fittings und Muttern aus AISI 316
• Zwischenkondensatabscheider nach 2. und 3. Stufe
• Mindestschmieröldruckschalter und Sicherheitsventile nach jeder Stufe
• Spezial-Gusszylinder mit geringer Rauheit; 3. Stufe gehärtet mit 6 Gussringen
• Geschmiedete Aluminiumpleuel; geschmiedete Kurbelwelle; hochbelastbare Rollenlager
• Hochdurchsatzventile in Stufen 1–3; Druckstücke in 2. und 3. Stufe zur Eliminierung seitlicher Kolbenkräfte
• Integriertes Hyperfilter-Filtersystem

Elektromotor
Dreiphasen-Elektromotor verfügbar von 7,5 bis 15 kW. Antrieb über Keilriemen zum Pumpenaggregat.

Hyperfilter-Reinigungssystem

• Zweifach-Patronen-System in Reihe: 1. Molekularsieb zur Entfeuchtung; 2. Molekularsieb + Aktivkohle zur Entfernung von Öldämpfen und Verunreinigungen
• Filterkapazität: 3.050 m³ bei Zuluft 20°C und 200 bar
• Abscheider zwischen 2. und 3. Stufe zur Feuchtigkeitsentziehung

Elektrischer Schrank

• Ein/Aus-Schalter mit Motorschutz
• Digitaler elektronischer Druckschalter für automatische Abschaltung bei Enddruck
• Entleerung aller Zwischenabscheider und des Endabscheiders im Betrieb
• Zeitschaltuhr für automatische Kondensatentwässerung und Leerlaufstartfunktion
• Kondensatbehälter 5 L mit Schalldämpfer (ca. 3 L nutzbar)
• Zwischenstufen-Manometer für Diagnose

Rahmen
Offener, vertikal aufgebauter Rahmen zur erleichterten Wartung. Sichtbarer Ölstand und Außentropföffnung; Steuerkonsole mit Zwischenstufenmanometern, Öldruckanzeige, interner Temperaturanzeige, Phasenfolge- und Ölmangelalarm sowie Bedienelemente für Stopp und manuelle Kondensatentwässerung. Stahlrahmen mit kratzfester Pulverbeschichtung RAL 9005 Schwarz.

Serienausstattung

• 4 Flaschenanschlüsse wahlweise DIN 232, DIN 300 oder INT/YOKE 232 bar
• 4 Peitschen je 1,2 m
• Druckhalteventil und Zwischenstufen-Manometer
• PED-zertifiziertes Doppel-Hyperfilter-System
• Automatische Kondensatentwässerung mit Fördersystem in den Behälter
• Automatische Drehrichtungsüberwachung; elektronischer Druckschalter; Ölstand-Abschaltung
• Ölpumpe; Rahmenfarbe Schwarz RAL 9005

Kompatibles Zubehör (Auswahl)

• Fernladepanels (einfach/zweifach Druck)
• Fernbefüllpanels mit Hebelhähnen
• CO SafeGuard Kohlenmonoxid-Analysator; ColTrimix
• Flaschenanschlüsse und Adapter (DRV DIN 232 / DIN 300 / INT/YOKE 232 bar)
• Presec- und Multigas-Analyse-Systeme (CO + CO2 + H2O); Tornado-Kühler; Füllschläuche

Charakteristika / Spezifikationen

• Modell: Open
• Pumpenbauweise: 4-stufig, Aluminium-Monoblock
• Schmierung: Zwangsschmierung mit Niederdruck-Zahnradpumpe
• Ansaugfilter: 10 µm
• Materialanschlüsse: AISI 316 für Rohre/Fittings/Muttern
• Filterkapazität Hyperfilter: 3.050 m³ @ 20°C, 200 bar
• Motoroptionen: Dreiphasen 7,5–15 kW
• Sicherheitsausstattung: Sicherheitsventile, Ölmangel- und Druckschutz, elektronischer Druckschalter
• Kondensatmanagement: automatische Ableitungen; Auffangbehälter 5 L; Fördersystem
• Rahmen: offener Wartungsrahmen, pulverbeschichtet RAL 9005
