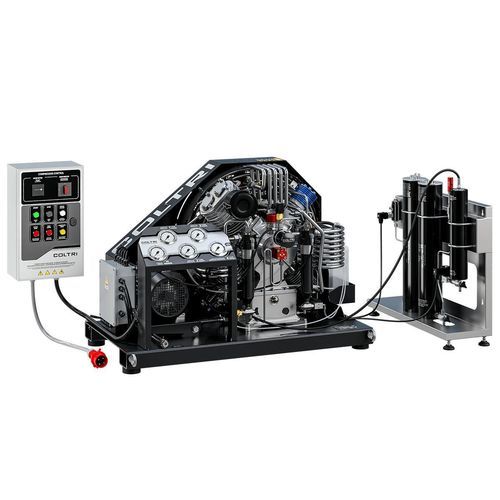

Tauchkompressor Force Fourfür BerufstauchenAtemluftKolben
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- Tauch, für Berufstauchen
- Typ
- Atemluft
- Technologie
- Kolben, Alternativfunktion, Zahnrad
- Betätigung
- elektrisch
- Schmierung
- ölgeschmiert, öleingespritzt
- Druck
Min: 232 bar
(3.365 psi)Max: 420 bar
(6.092 psi)- Durchfluss
24 m³/h, 27 m³/h, 39 m³/h
(848 ft³/h, 953 ft³/h, 1.377 ft³/h)- Leistung
Min: 8 kW
(11 hp)Max: 11 kW
(15 hp)- Nettogewicht
250 kg, 260 kg
(551 lb, 573 lb)- Länge
124 cm
(49 in)- Breite
71 cm
(28 in)- Höhe
80 cm
(31 in)
Beschreibung
Übersicht
Pumpenaggregat — Hauptmerkmale
Elektromotor
Hyperfilter-Reinigungssystem
Elektrischer Schrank
Rahmen und Steuerung
Serienausstattung
Kompatible Zubehörteile (Beispiele)
Technische Spezifikationen
- Aluminium-Monoblock 4-stufiges Hochdruck-Pumpenaggregat für die Erzeugung von Atemluft und andere Hochdruckanwendungen.
- Integriertes Hyperfilter-Reinigungssystem zur Aufbereitung der Atemluft gemäß DIN EN 12021 bei Verwendung von Original-Filterpatronen.
Pumpenaggregat — Hauptmerkmale
- Aluminium-Monoblock.
- Zwangsweise Schmierung mit Niederdruck-Zahnradpumpe; Schalter für Mindestschmieröldruck; Öl-Pumpe und Ölstandskontrolle mit automatischer Abschaltung.
- Ansaugfilter: 10 µm.
- Rohre, Fittings und Muttern aus AISI 316 Edelstahl.
- Zwischenkondensatabscheider nach 2. und 3. Stufe sowie Endabscheider mit automatischer Entleerung (intervall konfigurierbar).
- Sicherheitsventile nach jeder Kompressionsstufe.
- Spezial-Gusseisen-Zylinder mit niederrauher Läppung; gehärtete Stahl-Dritte Stufe mit 6 speziellen Gusseisenbändern.
- 2. und 3. Stufe mit Druckstücken zur Eliminierung seitlicher Kolbenkräfte.
- Hochstromventile für Stufen 1–3 und hochbelastbare Rollenlager.
- Geschmiedete Aluminiumpleuelstangen und geschmiedete Stahlkurbelwelle.
Elektromotor
- Motor überträgt die Bewegung über einen Keilriemen auf das Pumpenaggregat; schwenkbare Motorträgerplatte sorgt für konstante Riemenspannung.
- Verfügbare Optionen: einphasig 7,5 kW oder dreiphasig 7,5–11 kW.
Hyperfilter-Reinigungssystem
- Hochkapazitives System mit zwei in Reihe geschalteten Patronen: erste Patronen Molekularsieb (Feuchtigkeitsentzug), zweite Patronen Molekularsieb + Aktivkohle (Entfernung von Öl-Dämpfen und Verunreinigungen).
- Filterkapazität (Zuluft 20°C bei 200 bar): 3.050 m³.
Elektrischer Schrank
- Motorschutzschalter.
- Druckschalter mit fester Einstellung: 232 oder 300 bar.
- Autostart mit Druckdifferenz 15 bar (optional).
- Transformator je nach Konfiguration.
- Automatische Entleerung der Zwischenabscheider und des Endabscheiders während des Betriebs; Timer für Kondensatablauf.
- Zwischenstufenmanometer im Rahmen montiert zur Anzeige des Betriebsdrucks jeder Stufe.
Rahmen und Steuerung
- Offener Rahmen für einfache Wartung und Transport; Gestell aus pulverbeschichtetem Stahl RAL 9005.
- Thermoformtes Schutzgehäuse leitet Kühlluft über Zylinder und Zwischenleitungen zur Erhaltung der Kompressionsleistung.
- Steuerkonsole mit Zwischenstufen-Manometern, interner Temperaturanzeige, Phasenfolge-/Ölmangel-Alarm sowie Start/Stopp- und manueller Kondensatablass-Bedienung.
Serienausstattung
- 4 Flaschenanschlüsse wahlweise DIN 232, DIN 300 oder INT/YOKE 232 bar.
- 4 Peitschen (Schläuche) 1,2 m lang.
- Druckhalteventil und Interstage-Kontrollmanometer.
- PED-zertifiziertes Doppel-Hyperfilter-System auf eigenständiger Struktur montiert.
- Automatischer Kondensatablass; Ölstandskontrolle mit automatischer Abschaltung; Ölpumpe inklusive.
- Gestellfarbe: Schwarz RAL 9005.
Kompatible Zubehörteile (Beispiele)
- Fernlade- und Nachfüllpanels (einfach/zweifach) sowie Nachfüllpanels mit Hebelventilen.
- Flaschenanschlüsse und Adapter (DIN 232, DIN 300, INT/YOKE 232).
- Presec-System, Tornado-Kühler, Füllschläuche und ColTrimix-Optionen.
Technische Spezifikationen
- Modell: Force Four.
- Typ: 4-stufiges Hochdruck-Pumpenaggregat.
- Motoroptionen: einphasig 7,5 kW; dreiphasig 7,5–11 kW.
- Ansaugfilter: 10 µm.
- Materialien: Rohre/Fittings/Muttern AISI 316; Spezial-Gusseisen-Zylinder; geschmiedete Aluminium-Pleuel; geschmiedete Stahlkurbelwelle.
- Wälzlager: hochbelastbare Rollenlager.
- Dritte Stufe: gehärteter Stahl mit 6 speziellen Gusseisenbändern.
- Schmierung: Zwangsweise mit Niederdruck-Zahnradpumpe; Mindestöl-Druckschalter; Ölpumpe und Ölstandskontrolle mit Abschaltung.
- Kondensatmanagement: Abscheider nach 2. und 3. Stufe; automatische Entleerung konfigurierbar.
- Sicherheit: Sicherheitsventile nach jeder Stufe; Motorschutzschalter.
- Filtration: Duales PED-zertifiziertes Hyperfilter; Kapazität 3.050 m³ (20°C @ 200 bar) mit Original-Patronen.
- Anschlüsse: DIN 232 / DIN 300 / INT-YOKE 232 bar; Standard-Peitschen 4 x 1,2 m.
- Rahmen: Open-frame, thermoformtes Gehäuse, schwenkbare Motorträgerplatte; Pulverbeschichtung RAL 9005.
