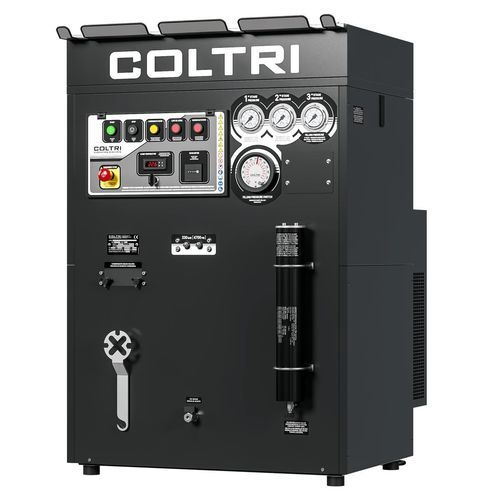

Kompressor für Schiffe Super Silent

AtemluftKolbenAlternativfunktion

Übersicht
Der Super Silent ist ein 3-stufiger Hochdruckkompressor für Atemluft aus der Efficient Line, entwickelt für lärmsensible Umgebungen. Das Gerät vereint ein schallgedämpftes Kabinenfahrgestell, ein leistungsstarkes 3-stufiges Pumpenaggregat und das Maxifilter-Reinigungssystem, um mit Original-Filterpatronen Atemluft gemäß DIN EN 12021 zu liefern. Die Konstruktion ermöglicht guten Servicezugang und diagnosticfreundlichen Betrieb.

3-stufiges Hochdruck-Pumpenaggregat

• Aluminium-Monoblock
• Vernebelungsschmierung mit in Öl getauchtem Zapfen
• Ansaugfilter: 10 µm
• Rohre, Fittings und Muttern aus AISI 316 Edelstahl
• Zwischenkondensatabscheider nach der zweiten Stufe
• Hochdruck-Endkondensatabscheider
• Sicherheitsventile nach jeder Kompressionsstufe
• Aluminium-Druckgusszylinder mit Nicasil-Liner für hohe Wärmeableitung
• Geschmiedete Aluminiumpleuel
• Kurbelwelle aus geschmiedetem Stahl
• Edelstahlventile für 2. und 3. Stufe
• Hochbelastbare Rollenlager
• Gehärtete 3. Stufe mit 5 speziellen Gusseisensegmenten
• 2. und 3. Stufe mit Druckstücken zur Eliminierung seitlicher Kolbenkräfte
• Integriertes Maxifilter-Filtersystem

Elektromotor
Die Kraftübertragung erfolgt über einen riemengetriebenen Elektromotor, verfügbar als Einphasen- oder Dreiphasenmotor mit Leistungen von 4 bis 5,5 kW, je nach Modell und Einsatzbedingungen.

Reinigungssystem Maxifilter
Das Maxifilter-System kombiniert Molekularsieb- und Aktivkohle-Filterpatronen zur Entfernung von Feuchtigkeit, Ölnebel und Verunreinigungen. Es ist nach den 2./3. Stufenabscheidern und vor dem Druckhalteventil installiert und bildet eine wesentliche Feuchtigkeitsbarriere. Filterkapazität: 890 m³ (Eintrittsluft 20°C bei 200 bar) mit Originalpatronen.

Elektrischer Schrank

• ON/OFF-Schalter mit Motorschutz
• Elektromechanischer Druckschalter, der den Kompressor bei Enddruck abschaltet
• Entleerung aller Abscheider zwischen den Stufen und des Endabscheiders im Betrieb
• Zeitschaltuhr für automatische Kondensatablassvorrichtung
• Integrierter Leerlaufanlauf (automatische Entladung beim Abschalten)
• Kondensatauffangbehälter 5 L mit Schalldämpfer (nutzbar ≈ 3 L)
• Zwischenstufenmanometer zur Betriebsüberwachung und Ventilprüfung
• Automatische Drehrichtungsüberwachung und Innenraumtemperaturabschaltung/Alarme

Rahmen / Kabine
Schallgedämpftes Kabinenfahrgestell für Umgebungen mit niedrigem Geräuschpegel. Ölstand und Ablass von außen gut ablesbar. Steuerkonsole mit Zwischenstufenmanometern, Innenraumtemperaturanzeige, Phasenfolge- und Ölmangelalarm sowie Start/Stopp- und manuellen Kondensatablass-Bedienelementen. Aus Stahl mit kratzfester Pulverbeschichtung Schwarz RAL 9005.

Serienausstattung

• 2 Zylinderanschlüsse wahlweise DIN 232, DIN 300 oder INT/YOKE 232 bar
• 2 Füllschläuche 1,2 m
• Druckhalteventil
• Interstage-Kontrollmanometer
• Maxifilter-Filtersystem
• Innenraumtemperaturüberwachung mit automatischer Abschaltung
• Automatische Drehrichtungsüberwachung
• Druckschalter mit automatischer Abschaltung
• Ölstandskontrolle mit automatischer Abschaltung
• Automatischer Kondensatablauf mit Fördersystem in den Behälter
• Gestellfarbe Schwarz RAL 9005

Technische Daten

• Produkt: Super Silent (Efficient Line)
• Kompressor: 3-stufiges Hochdruck-Pumpenaggregat, Aluminium-Monoblock
• Ansaugfilter: 10 µm
• Materialien: Leitungen/Fittings/Muttern AISI 316 Edelstahl
• Kondensatmanagement: Zwischen- und Endabscheider; Auffangbehälter 5 L (nutzbar ≈ 3 L) mit Schalldämpfer; automatische Ablässe
• Sicherheit: Sicherheitsventile nach jeder Stufe; Zwischenstufenmanometer
• Reinigung: Maxifilter (Molekularsieb + Aktivkohle), Kapazität 890 m³ (20°C, 200 bar) mit Originalpatronen
• Motor: Einphasen- oder Dreiphasenmotor 4 ÷ 5,5 kW
• Anschlüsse: DIN 232 / DIN 300 / INT-YOKE 232 bar; 2 Füllschläuche 1,2 m
• Ausführung: Kabine schallgedämpft, Gestellfarbe Schwarz RAL 9005
