Flexible mechanische Kupplung

FlanschdrehelastischElastomer

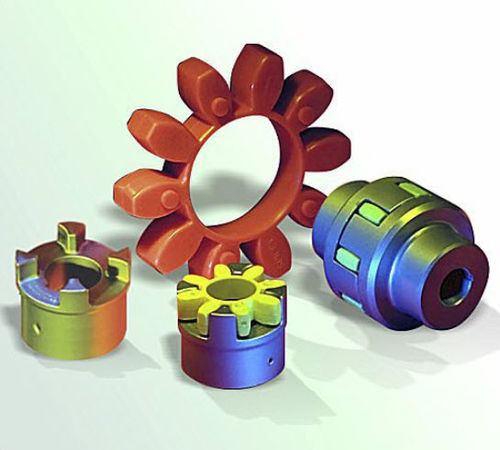

Große Lagerbestände für schnelle Lieferung und eine hauseigene Maschinenwerkstatt für die exakte Anpassung an Ihre Anwendungsmaschinen. Telefon: +44 (0)1737 767493 oder E-Mail: info@jbj.co.uk Die Flexibilität des Antriebsrings ermöglicht es der Kraftübertragungskupplung, Parallel-, Winkel- und Axialverschiebungen auszugleichen. Es können maximale Wellendurchmesser von 145 mm mit maximalen Drehmomenten bis zu 15.000 Nm und maximalen Drehzahlen von 19.000 U/min aufgenommen werden. - Torsionselastizität - Dämpfung - Blinde Montage - Sicher gegen Zusammenbruch - Keine Wartung - Nabenmaterial: Aluminium (Al), Gusseisen (GG/GGG), gesinterter Stahl (Si), Stahl (St). Die wichtigen Informationen, die Sie für diese mechanischen Kraftübertragungskupplungen vom Typ Zahnkranz/Kiefergelenk benötigen: unten finden Sie~ » Dienstleistungsfaktoren (Link). » Verschiebungswerte (Link). » Drehmomentwerte (Link). » Erhöhen Sie die Lebensdauer Ihrer Zahnkranz-Kupplungselemente (Link). Spidex-Kraftübertragungskupplungen sind drehelastische Wellenkupplungen, deren Betriebsmerkmale zwei Naben mit konkaven Klauen sind, die das Drehmoment durch Eingriff in einen elastischen Evolventenzahnkranz übertragen. Das Konzept der Zahnkranzkupplung ermöglicht eine zuverlässige, sanfte Kraftübertragung ohne Drehschwingungen/Vibrationen und schützt so die angeschlossenen Maschinen. Aufgrund der vollständigen Flexibilität und Duktilität des Elastomerrings gleicht er Parallel- und Winkelverschiebungen aus und nimmt Längsbewegungen der Wellen auf. Die Evolventenverzahnung der Elastomereinlagen ist ballig, um Kantenpressungen auf die Zahnflanken und damit unerwünschte Axialschubkräfte zu vermeiden.
