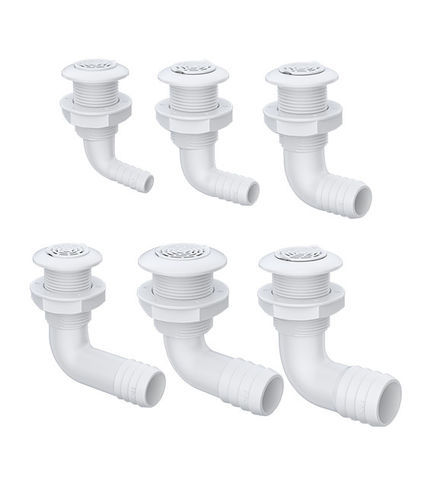

Thermoplast-Borddurchlass SFTH1-0625-04

Produktübersicht
90° Rumpfdurchführung mit integriertem, herausnehmbarem Sieb, Serie 04, für Schiffsablauf und Bilgenentwässerung.

Wichtige Details

• Verfügbare Größen: 5/8", 3/4", 1", 1-1/8", 1-1/4", 1-1/2"
• Material: ASA
• Farbe: Weiß

Eigenschaften & Vorteile

• Sieb-Design mit hohem Durchsatz und geringem Widerstand zur Reduzierung von Verstopfungen
• Material ASA — witterungs- und UV-beständiger Thermoplast, geeignet für Marineumgebungen
• Herausnehmbarer Siebkorb für einfache Inspektion und Wartung
• Kompakte 90°-Ausführung für standardmäßige Rumpfdurchführungs-Installationen

Zeichnungen
Installationszeichnung und Maßzeichnung sind auf der Produktseite verfügbar (Abbildungen vorhanden).

Standardkonfigurationen

• SFTH1-0625-04 — 5/8" | A: 16 mm | B: 48 mm | C: 81,2 mm | D: 32,8 mm | E: 24,5 mm | F: 30,1 mm | G: 64 mm
• SFTH1-0750-04 — 3/4" | A: 19,4 mm | B: 48 mm | C: 81,2 mm | D: 32,8 mm | E: 24,5 mm | F: 30,1 mm | G: 64 mm
• SFTH-1000-04 — 1" | A: 25,8 mm | B: 48 mm | C: 84,7 mm | D: 32,8 mm | E: 24,5 mm | F: 30,1 mm | G: 64 mm
• SFTH1-1125-04 — 1-1/8" | A: 29 mm | B: 48 mm | C: 84,7 mm | D: 32,8 mm | E: 24,5 mm | F: 30,1 mm | G: 64 mm
• SFTH1-1250-04 — 1-1/4" | A: 32,2 mm | B: 60 mm | C: 86 mm | D: 41,6 mm | E: 32 mm | F: 37,1 mm | G: 96 mm
• SFTH1-1500-04 — 1-1/2" | A: 38,5 mm | B: 60 mm | C: 98 mm | D: 41,6 mm | E: 32 mm | F: 37,1 mm | G: 96 mm

Technische Spezifikationen

• Größen: 5/8", 3/4", 1", 1-1/8", 1-1/4", 1-1/2"
• Material: ASA
• Farbe: Weiß
• Herausnehmbarer Siebkorb für Wartung
• Anwendung: Durchgangsdurchführung für Schiffsentwässerung mit integriertem Sieb
• Standardmodelle: SFTH1-0625-04, SFTH1-0750-04, SFTH-1000-04, SFTH1-1125-04, SFTH1-1250-04, SFTH1-1500-04
