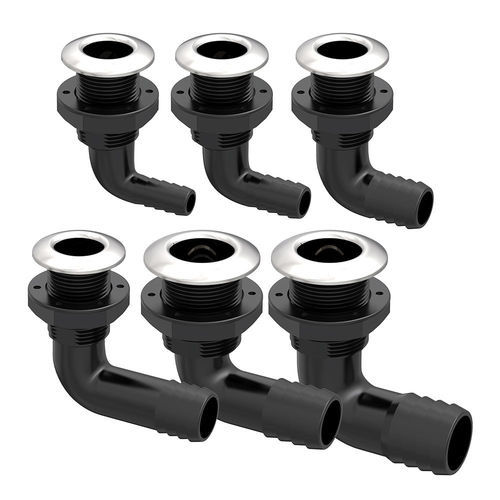

Borddurchlass aus Edelstahl 316 SFTH3-0625-02

Nylonglasfaserverstärkter Verbundstoff

Produktname
90° Durchgang für Rumpf SFTH3-Serie (Abdeckung aus 316 Edelstahl)

Übersicht
Entwickelt zum Verlegen von Leitungen im 90°-Winkel durch den Rumpf oder die Oberflächenbereiche, bietet die SFTH3-Serie eine kompakte Durchgangslösung für Ecken und enge Bereiche auf Booten und Yachten. Gehäuse aus glasfaserverstärktem Nylon mit einer Abdeckung aus 316-Edelstahl für Korrosionsbeständigkeit in maritimer Umgebung. Ausgelegt für einfache Montage und Wartungszugang.

Produktdetails

• Verfügbare Größen: 5/8" , 3/4" , 1" , 1-1/8" , 1-1/4" , 1-1/2"
• Material: Nylon + Glasfaser (Abdeckung 316 Edelstahl)
• Farbe: schwarz (einige Modelle in weiß verfügbar)

Weitere Merkmale

• 316-Edelstahl-Abdeckung geeignet für maritime Einsatzbedingungen
• Gehäuse aus glasfaserverstärktem Nylon für mechanische Festigkeit
• Kompakter 90°-Durchgang für enge Einbausituationen
• Korrosionsbeständige Komponenten

Standardkonfigurationen (Abmessungen)
Model | Size (inch) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | d1 (mm) | Color
SFTH3-0625-02 | 5/8" | 16 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | White
SFTH3-0750-02 | 3/4" | 19.4 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | Black
SFTH3-1000-02 | 1" | 25.8 | 48 | 76 | 32.8 | 52 | 64 | 24.5 | White
SFTH3-1125-02 | 1-1/8" | 29 | 48 | 76 | 32.8 | 52 | 91 | 24.5 | Black
SFTH3-1250-02 | 1-1/4" | 32.2 | 60 | 76 | 41.6 | 55 | 95 | 32 | White
SFTH3-1500-02 | 1-1/2" | 38.5 | 60 | 88 | 41.6 | 55 | 96 | 32 | Black

Bilder
Mehrere Ansichten zeigen die Ausführung mit Edelstahlkappe und die innere Durchgangsgeometrie.

Technische Daten

• Handelsbezeichnung: 90° Through-Hull Fittings
• Materialien: glasfaserverstärktes Nylon; Abdeckung aus 316-Edelstahl
• Verfügbare Größen (inch): 5/8" , 3/4" , 1" , 1-1/8" , 1-1/4" , 1-1/2"
• Modellcodes und wichtige Abmessungen: SFTH3-0625-02 (5/8", A=16mm, B=48mm, C=73mm, D=32.8mm, E=52mm, F=64mm, d1=24.5mm), SFTH3-0750-02 (3/4", A=19.4mm...), SFTH3-1000-02 (1", A=25.8mm...), SFTH3-1125-02 (1-1/8", A=29mm...), SFTH3-1250-02 (1-1/4", A=32.2mm...), SFTH3-1500-02 (1-1/2", A=38.5mm...)
