Borddurchlass aus glasfaserverstärktem Polyamid SFTH1-0625-02

PPNylonglasfaserverstärkter Kunststoff

Produktübersicht

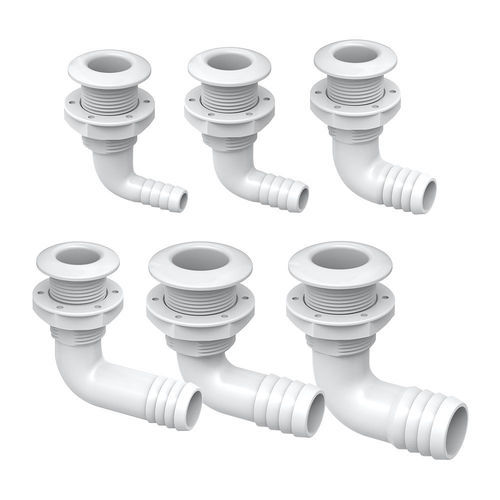

Hergestellt aus glasfaserverstärktem Polypropylen (PP+GF) oder glasfaserverstärktem Nylon (Nylon+GF), bietet diese 90°-Durchführung (Modell 02) eine kompakte Durchführung zum Verlegen von Schläuchen in beengten Bereichen. Das einfache, robuste Design ermöglicht eine schnelle Montage auf Booten, Yachten und Schiffen, wenn Schläuche scharf abgewinkelt oder durch enge Ecken geführt werden müssen.

Eigenschaften & Vorteile

• Korrosionsbeständige Materialien, geeignet für marine Umgebungen
• Kompakte 90°-Geometrie zur einfachen Verlegung von Schläuchen in Ecken und engen Bereichen
• Einfache Konstruktion für schnelle Installation und sichere Abdichtung

Verfügbare Größen & Materialien

• Größen: 5/8"; 3/4"; 1"; 1-1/8"; 1-1/4"; 1-1/2"
• Materialien: PP+GF (glasfaserverstärktes Polypropylen), Nylon+GF (glasfaserverstärktes Nylon)
• Farben: Weiß, Schwarz

Standardkonfigurationen (Tabelle)
Modell | Größe (inch) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | d1 (mm) | Farbe
SFTH1-0625-02 | 5/8" | 16 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | White
SFTH2-0625-02 | 5/8" | 16 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | Black
SFTH1-0750-02 | 3/4" | 19.4 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | White
SFTH2-0750-02 | 3/4" | 19.4 | 48 | 73 | 32.8 | 52 | 64 | 24.5 | Black
SFTH1-1000-02 | 1" | 25.8 | 48 | 76 | 32.8 | 52 | 64 | 24.5 | White
SFTH2-1000-02 | 1" | 25.8 | 48 | 76 | 32.8 | 52 | 64 | 24.5 | Black
SFTH1-1125-02 | 1-1/8" | 29 | 48 | 76 | 32.8 | 52 | 91 | 24.5 | White
SFTH2-1125-02 | 1-1/8" | 29 | 48 | 76 | 32.8 | 52 | 91 | 24.5 | Black
SFTH1-1250-02 | 1-1/4" | 32.2 | 60 | 76 | 41.6 | 55 | 95 | 32 | White
SFTH2-1250-02 | 1-1/4" | 32.2 | 60 | 76 | 41.6 | 55 | 95 | 32 | Black
SFTH1-1500-02 | 1-1/2" | 38.5 | 60 | 88 | 41.6 | 55 | 96 | 32 | White
SFTH2-1500-02 | 1-1/2" | 38.5 | 60 | 88 | 41.6 | 55 | 96 | 32 | Black

Zusätzliche Bilder / Diagramme
Produktgalerie und technische Zeichnungen auf der Seite verfügbar, zeigen Produktansichten und Montage-/Installationsdetails.

Technische Daten

• Produktname: 90° Thru-Hull Fittings 02 (Plastic)
• Modellvarianten: SFTH1-0625-02, SFTH2-0625-02, SFTH1-0750-02, SFTH2-0750-02, SFTH1-1000-02, SFTH2-1000-02, SFTH1-1125-02, SFTH2-1125-02, SFTH1-1250-02, SFTH2-1250-02, SFTH1-1500-02, SFTH2-1500-02
• Verfügbare Größen (inch): 5/8", 3/4", 1", 1-1/8", 1-1/4", 1-1/2"
• Materialien: PP+GF (glasfaserverstärktes Polypropylen) und Nylon+GF (glasfaserverstärktes Nylon)
• Farben: Weiß und Schwarz
• Wesentliche Abmessungen je Modell: siehe Tabelle Standardkonfigurationen oben (A, B, C, D, E, F, d1 in mm)
• Typische Anwendungen: Schiffe, Yachten, Boote; geeignet für Ecken und enge Schlauchführungen
• Design: 90° Durchgangsdurchführung mit einfacher Konstruktion für schnelle Montage
