Haken für Schiffe GSH

schnelllösbarSchlepp

Übersicht

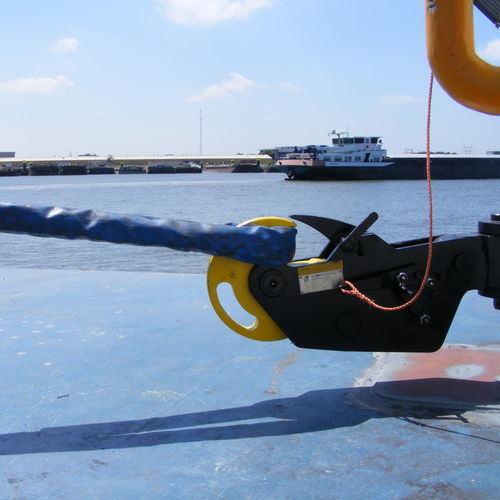

Der Disc‑Typ Schnelllöse‑Bugscharing Straatman ist ein an Deck montiertes Gerät, das eine Schleppleine sichert und ein kontrolliertes, schnelles Lösen ermöglicht, während die Leine unter Spannung bleibt. Es ist für Schleppvorgänge auf Schleppern, Versorgungsschiffen, Hafen- und Werftfahrzeugen sowie Einsatzbooten vorgesehen und reduziert manuelle Handhabung auf dem Deck sowie das Risiko bei Notlösungen unter Last.

Hauptvorteile

• Entlastung unter Last: Löst die Schleppleine unter voller Zugspannung bis zur Nennkapazität des Hakens für schnelle Notfallreaktionen.
• Reduzierte manuelle Handhabung und erhöhte Besatzungssicherheit durch kontrolliertes Lösen aus sicherer Position.
• Bewährte Entwurfskonzepte für Lösen unter Last sowie langfristiger Service und Support.

Typen und Funktion

• Typ GSH: Disc‑Typ manuelle Schnelllöse‑Bugscharing. Manuelle Bedienung über Hebel oder Tau; die erforderliche Betätigungskraft bleibt selbst bei voller SWL unter 33 Pfund (≈15 kg). Integrierter zweistufiger Auslöser reduziert unbeabsichtigtes Öffnen. Gegengewichtete Scheibenbauweise reduziert Energieeintrag beim Lösen und ermöglicht schnelles, kontrolliertes manuelles Zurücksetzen. Übliche SWL‑Bereiche: 15 bis 100 Tonnen.
• Typ GMH: Kombinierter Anlege‑ und Schlepphaken, der beide Funktionen bietet. Standardmäßig mit einem Seilhalter geliefert, um einen sicheren, kontrollierten Wechsel zwischen Anlegen und Schleppen zu ermöglichen.

Konfiguration und Optionen
Straatman konfiguriert die Haken entsprechend dem Schiffslayout und den betrieblichen Anforderungen. Verfügbare Optionen umfassen:

• Federbelasteter Stoßdämpfer
• Maßgeschneiderte Hakengeometrien
• Lokale hydraulische oder pneumatische Auslösung
• Fernbediente Auslösung
• Integration mit Lastüberwachungssystemen
• Fundamente, Halterungen oder Schlepppfosten zur Deckmontage

Prüfung & Zertifizierung
Straatman prüft jeden Schnelllöse‑Bugscharing intern an kalibrierten hydraulischen Prüfständen (Kapazität bis 3.500 kN), um gleichbleibende Qualität und nachweisbare Leistung vor der Lieferung sicherzustellen. Disc‑Typ‑Haken werden mit Prüfbelastungen bis zu 200% der angegebenen SWL getestet; z. B. wird das Modell GSH‑100 gemäß den Konstruktionskriterien mit 150% SWL geprüft. Die Auslösefunktion wird bei SWL verifiziert. Auf Wunsch kann eine vom Kunden gewählte Klassifikationsgesellschaft die Prüfungen begleiten.

Spezialkonstruktionen & projektspezifische Lösungen
Straatman unterstützt projektspezifische Konstruktionen, einschließlich integrierter Fundamente für Direktverschweißen auf Deck und hydraulischer Stoßdämpfer, die mit Partnern entwickelt wurden, um die Laststeuerung zu verbessern und die Installation zu vereinfachen.

Vorgesehene Anwendungen

• Schlepper, Eskorteschlepper, Offshore‑Versorgungsschiffe und Hafen‑Dienstboote.
• Betriebe, bei denen sich Schlepplasten schnell ändern und ein sofortiges, kontrolliertes Lösen erforderlich ist.

Technische Daten

• Produkttyp: Disc‑Typ Schnelllöse‑Bugscharing
• Marke: Straatman
• Handelsname: Quick Release Towing Hook
• Modelle/Typen: GSH, GMH
• GSH SWL Verfügbarkeit: 15 bis 100 Tonnen (typisch)
• Betätigungs‑Kraft (GSH): unter 33 Pfund (≈15 kg) maximal
• Auslösemechanismus: integrierte zweistufige Auslösung; kontrolliertes Lösen bei gespannter Leine
• Zurücksetzen: gegen­gewichts­scheiben‑Design für schnelles, kontrolliertes manuelles Zurücksetzen
• Prüfbelastung: bis zu 200% SWL (allgemein); Beispiel GSH‑100 geprüft bei 150% SWL
• Prüfstandskapazität: kalibrierter hydraulischer Prüfstand bis 3.500 kN
• Optionen: federbelasteter Stoßdämpfer, kundenspezifische Ausführungen, hydraulische/pneumatische oder ferngesteuerte Auslösung, Lastüberwachungsintegration, Fundamente/Halterungen/Schlepppfosten
